ترتیب قرارگیری رم در سرور HP، چطور اسلات‌ها را پر کنیم؟

سرورهای HP به دلیل تنوع و فراوانی در بازار ایران، از محبوبیت بالایی برخوردارند. با این حال، نصب رم در این سرورها با نصب رم در کامپیوترهای شخصی متفاوت است و نیازمند رعایت اصول خاصی است. چیدمان رم در سرورهای HP یکی از مهم‌ترین مراحل کانفیگ سرور است که تأثیر مستقیمی بر عملکرد و پایداری سیستم دارد. دانستن ترتیب قرارگیری رم در سرور HP می‌تواند به شما کمک کند تا از حداکثر کارایی سرور خود بهره‌مند شوید. در این مقاله، به بررسی نحوه چیدمان رم در سرورهای HP و نکات کلیدی مرتبط با آن می‌پردازیم تا اسلات‌ها را به درستی پر کنید.

آیا چیدمان رم در سرورهای HP مهم است؟

اگر قصد خرید سرور HP را دارید، توجه به نحوه چیدمان رم می‌تواند در انتخاب مدل مناسب و استفاده بهینه از منابع، نقش مهمی ایفا کند.سرورهای HP، مانند مدل‌های سری ProLiant، برای کاربردهای حرفه‌ای طراحی شده‌اند و به همین دلیل، نحوه چیدمان رم در آن‌ها باید با دقت انجام شود. اگر ترتیب قرارگیری رم در سرور HP به درستی رعایت نشود، ممکن است با مشکلاتی مثل عدم شناسایی رم‌ها یا حتی خطاهای سیستمی مواجه شوید.

در ادامه، قوانین کلی و مراحل چیدمان رم را برای انواع سرور HP توضیح می‌دهیم.

اگر از سرور اختصاصی ایران استفاده می‌کنید، اصول چیدمان رم در سرورهای HP نیز به همین شکل صدق می‌کند.

قوانین کلی چیدمان رم در سرورهای HP

قبل از اینکه به سراغ جزئیات چیدمان رم در مدل‌های مختلف برویم، بیایید با چند قانون اساسی آشنا شویم که برای همه سرورهای HP صدق می‌کند:

هماهنگی با پردازنده: رم‌ها را فقط در اسلات‌هایی نصب کنید که به پردازنده فعال متصل هستند. مثلاً اگر سرور شما دو پردازنده دارد اما فقط یکی نصب شده، اسلات‌های مربوط به پردازنده دوم غیرفعال خواهند بود.

اولویت اسلات‌های سفید: در اکثر مدل‌ها، اسلات‌های سفید رنگ (که نزدیک‌تر به پردازنده هستند) باید ابتدا پر شوند.

استفاده از رم‌های همسان: برای بهترین عملکرد، از رم‌هایی با ظرفیت، سرعت و نوع یکسان در هر کانال استفاده کنید.

ترکیب‌نکردن انواع DIMM: سرورهای HP از ترکیب رم‌های UDIMM، RDIMM و LRDIMM به‌صورت همزمان پشتیبانی نمی‌کنند.

این قوانین پایه‌ای هستند که در ترتیب قرارگیری رم در سرور HP نقش مهمی دارند و رعایت آن‌ها تضمین‌کننده عملکرد بهینه است.

اصول اولیه چیدمان رم در سرورهای HP

بیشتر سرورهای HP سری DL دارای دو سوکت پردازنده (CPU) هستند. برای هر پردازنده، باید رم‌ها به‌صورت متوازن نصب شوند. این توازن به معنای توزیع یکسان رم‌ها بین سوکت‌های CPU است. برای مثال:

• اگر دو رم دارید، یک رم روی سوکت CPU1 و یک رم روی سوکت CPU2 قرار دهید.
• اگر چهار رم دارید، دو رم روی CPU1 و دو رم روی CPU2 نصب کنید.

هر پردازنده معمولاً به 12 اسلات رم متصل است (در مجموع 24 اسلات برای دو پردازنده). اگر تعداد رم‌های شما محدود باشد، باید طبق اولویت‌بندی خاصی برای چیدمان رم در سرورهای HP عمل کنید.

کانال‌های رم (Channels)

معمولا هر پردازنده دارای 4 کانال (CH1، CH2، CH3، CH4) است که با رنگ‌های سفید، مشکی و آبی روی مادربرد مشخص شده‌اند. برای ترتیب قرارگیری رم در سرور HP، باید به این ترتیب عمل کنید:

1. ابتدا اسلات‌های سفید را پر کنید.
2. سپس اسلات‌های مشکی را پر کنید.
3. در نهایت، اسلات‌های آبی را پر کنید.

ترتیب پر کردن کانال‌ها برای هر پردازنده به این صورت است:

1. سوکت 1، کانال 1 (CH1)
2. سوکت 1، کانال 2 (CH2)
3. سوکت 1، کانال 3 (CH3)
4. سوکت 1، کانال 4 (CH4)

این ترتیب را برای سوکت دوم (CPU2) نیز تکرار کنید. اسلات‌ها معمولاً با حروف الفبا (A، B، C و غیره) نام‌گذاری شده‌اند و باید به ترتیب آن‌ها را پر کنید.

اهمیت توازن در چیدمان رم در سرورهای HP

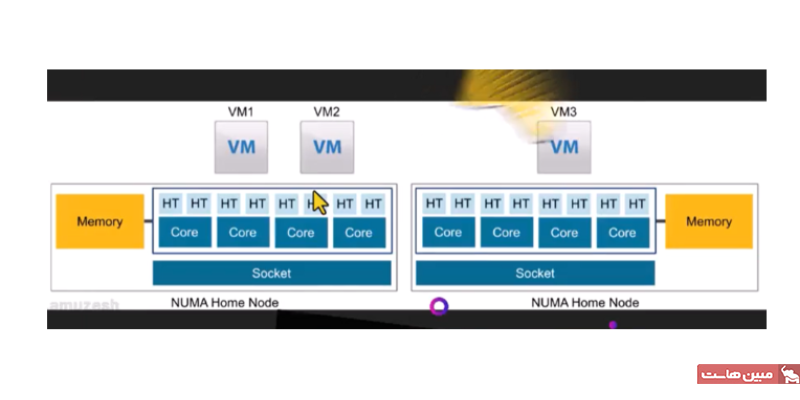

برای بهینه‌سازی عملکرد سرور، حفظ توازن در چیدمان رم در سرورهای HP حیاتی است. هر سوکت پردازنده دارای کنترلر حافظه (Memory Controller) مخصوص به خود است. اگر رم‌ها به‌صورت نامتوازن نصب شوند (مثلاً یک رم 128 گیگابایتی روی CPU1 و هیچ رمی روی CPU2)، تأخیر (Latency) در دسترسی به حافظه ایجاد می‌شود که عملکرد سرور را کاهش می‌دهد.

برای مثال:

• به جای استفاده از یک رم 128 گیگابایتی، از دو رم 64 گیگابایتی (یکی برای CPU1 و یکی برای CPU2) استفاده کنید.
• اگر CPU1 یک رم 32 گیگابایتی دارد، CPU2 نیز باید یک رم 32 گیگابایتی داشته باشد تا توازن در چیدمان رم در سرورهای HP برقرار شود.

نکات کلیدی برای ترتیب قرارگیری رم در سرور HP

• روی درب سرورهای HP، معمولاً دیاگرام یا راهنمای تصویری برای ترتیب قرارگیری رم در سرور HP وجود دارد. حتماً به این راهنما توجه کنید.
• از رم‌هایی با ظرفیت و سرعت یکسان برای هر دو پردازنده استفاده کنید تا از مشکلات ناسازگاری جلوگیری شود.
• هنگام نصب رم، اطمینان حاصل کنید که سرور خاموش و از منبع تغذیه جدا شده است.

در ادامه به نحوه چیدمان رم در مدل های مختلف سرور HP می پردازیم:

چیدمان رم در سرور HP DL380 Gen10

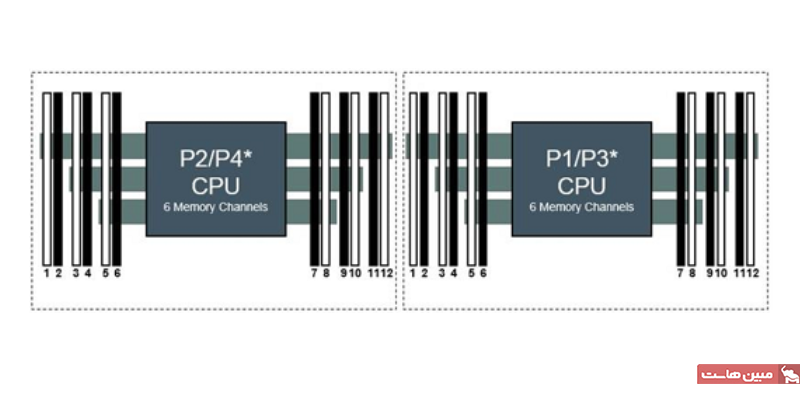

یکی از پرطرفدارترین مدل‌های سرور HP، یعنی DL380 Gen10، دارای 24 اسلات رم است که بین دو پردازنده تقسیم می‌شود. هر پردازنده 12 اسلات دارد که به 6 کانال حافظه (هر کانال 2 اسلات) تقسیم شده‌اند.

ترتیب قرارگیری رم در سرور HP DL380 Gen10

• یک پردازنده: رم‌ها را به ترتیب در اسلات‌های شماره 1، 3، 5، 8، 10 و 12 نصب کنید.
• دو پردازنده: رم‌ها را به طور مساوی بین دو پردازنده تقسیم کنید. مثلاً اگر 6 رم دارید، 3 رم در اسلات‌های 1، 3 و 5 پردازنده اول و 3 رم در همین اسلات‌ها در پردازنده دوم قرار دهید.

چیدمان رم در سرور HP DL380 Gen9

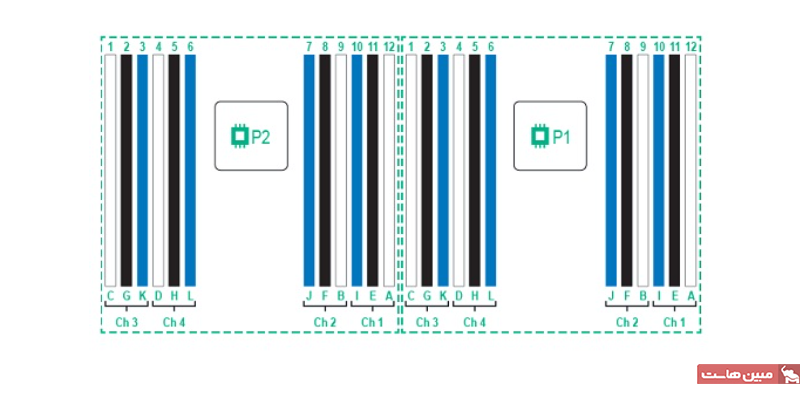

مدل DL380 Gen9 نیز 24 اسلات رم دارد، اما معماری حافظه آن کمی متفاوت است. هر پردازنده 4 کانال دارد و هر کانال 3 اسلات DIMM را پشتیبانی می‌کند.

ترتیب قرارگیری رم در سرور HP DL380 Gen9

• یک پردازنده: رم‌ها را به ترتیب حروف الفبا (A، B، C و غیره) در اسلات‌ها نصب کنید.
• دو پردازنده: رم‌ها را به‌صورت متناوب بین پردازنده‌ها قرار دهید؛ مثلاً A پردازنده 1، A پردازنده 2، B پردازنده 1، B پردازنده 2 و به همین ترتیب.

این چیدمان به شما کمک می‌کند تا تعادل بار حافظه بین کانال‌ها حفظ شود و کارایی سرور به حداکثر برسد.

چیدمان رم در سرور HP DL380 Gen8

سرور DL380 Gen8 هم مانند Gen9 دارای 24 اسلات رم است و هر پردازنده 4 کانال با 3 اسلات DIMM دارد.

ترتیب قرارگیری رم در سرور HP DL380 Gen8

• مشابه Gen9، از ترتیب حروف الفبا (A، B، C) استفاده کنید.
• برای دو پردازنده، الگوی A1، A2، B1، B2 را دنبال کنید.

این مدل کمی قدیمی‌تر است، اما همچنان در بسیاری از دیتاسنترها استفاده می‌شود و چیدمان رم در آن اهمیت زیادی دارد.

چیدمان رم در سرور HP DL380 Gen7

سرور DL380 Gen7 با 18 اسلات رم عرضه شده که هر پردازنده 3 کانال حافظه و هر کانال 3 اسلات DIMM دارد.

ترتیب قرارگیری رم در سرور HP DL380 Gen7

رم‌ها را به ترتیب حروف الفبا (A، B، C) نصب کنید.  برای دو پردازنده، از الگوی A1، A2، B1، B2 استفاده کنید.

این مدل برای کسب‌وکارهای کوچک‌تر مناسب است و چیدمان رم در آن ساده‌تر از مدل‌های جدیدتر است.

نتیجه‌گیری

چیدمان رم در سرورهای HP فرآیندی است که نیاز به دقت و آگاهی دارد. با رعایت ترتیب قرارگیری رم در سرور HP و نکات ذکرشده، می‌توانید عملکرد سرور خود را بهینه کنید و از حداکثر ظرفیت آن استفاده کنید. فرقی نمی‌کند از مدل Gen10 استفاده کنید یا Gen7، قوانین کلی و مراحل مشخص‌شده در این مقاله به شما کمک می‌کند تا اسلات‌ها را به درستی پر کنید.
