پچ پنل چیست و چطور عیب‌یابی و مدیریت شبکه را آسان‌تر می‌کند؟

پچ پنل یک قطعهٔ سخت‌افزاری مستطیل‌شکل در زیرساخت شبکه است که نقطهٔ مرکزی تجمیع و مدیریت کابل‌های شبکه در رک به شمار می‌رود. این قطعۀ سخت‌افزاری در نقش یک ترمینال پسیو، پلی میان کابل‌های ثابت ساختمانی و پورت‌های دستگاه‌های فعالی مانند سوییچ می‌زند؛ به همین دلیل، استفاده از پچ پنل جلوی اتصال مستقیم و جابه‌جایی مداوم کابل‌های توکار را می‌گیرد و نظم و پایداری زیرساخت فیزیکی را حفظ می‌کند.

در این مطلب از وبلاگ مبین هاست، ساختار، انواع، اصول پانچ کابل‌ها، الزامات نصب و استانداردهای پیاده‌سازی این قطعه را بررسی می‌کنیم. با ما همراه باشید.

پچ پنل چگونه در زیرساخت شبکه کار می‌کند؟

در مهندسی زیرساخت داده، درک دقیق اینکه پچ پنل چیست و چه نقشی در پایداری ارتباطات ایفا می‌کند، برای هر تکنسین شبکه‌ای ضروری است. این قطعه که در متون فنی با نام Patch Panel شناخته می‌شود، قابی فلزی یا ماژولار با تعداد مشخصی پورت است. وقتی بررسی می‌کنیم که تجهیزات شبکه چیست، معمولاً آن‌ها را به دو دستهٔ اکتیو (Active) و پسیو (Passive) تقسیم می‌کنند که در این میان، پچ پنل شبکه، یکی از اجزای پایه در بخش پسیو محسوب می‌شود. این قطعه بدون هیچ‌گونه پردازش داده یا منطق سوئیچینگ، در نقش پایانهٔ کابل‌های شبکه عمل می‌کند و وظیفهٔ آن ایجاد نظم مکانیکی و فراهم کردن یک نقطهٔ اتصال استاندارد در رک است.

در ساختار کابل‌کشی ساخت‌یافته (Structured Cabling)، کابل‌هایی که از پریزهای دیواری می‌آیند مستقیماً وارد سرورها یا سوییچ‌ها نمی‌شوند؛ بلکه در انتهای مسیر، درون پچ پنل مهار و سربندی (Termination) می‌شوند. این سازوکار بستری منظم ایجاد می‌کند تا خطوط اصلی داده برای همیشه در جای خود ثابت بمانند و تغییرات روزمرهٔ شبکه فقط از طریق کابل‌های رابط کوتاه‌تر انجام گیرد.

به لطف همین تفکیک میان کابل‌کشی ثابت و اتصالات متغیر، هر زمان که نیاز باشد یک کامپیوتر (کلاینت)، تلفن تحت شبکه، اکسس‌پوینت یا دوربین مداربسته جابه‌جا شود، نیازی به دست‌کاری و جدا کردن کابل اصلی عبوری از دیوار، سقف کاذب یا سینی کابل نیست و تغییر اتصال صرفاً در بخش پچ پنل و پچ‌کورد انجام می‌شود.

جدول مراحل و سلسله‌مراتب ارتباط فیزیکی در رک شبکه

برای درک بهتر نحوۀ اتصال تجهیزات در شبکه، باید مسیر ارتباط از دستگاه کاربر تا سوییچ را بشناسیم. جدول زیر مراحل این مسیر، تجهیزات مورد استفاده و نقش هر بخش در انتقال داده و مدیریت کابل‌های شبکه را نشان می‌دهد.

گام / مرحله	تجهیز یا نقطه اتصال	نقش در زیرساخت شبکه	نوع بستر و کابل ارتباطی
۱- پایانه کاربر	پریز دیواری یا باکس ترانکینگ	خروجی اتصال نود کلاینت در اتاق کاربری	پچ‌کورد انعطاف‌پذیر سمت سیستم
۲- بستر ساختمانی	کابل توکار افقی (Horizontal)	هدایت خطوط داده در داکت و سقف کاذب	کابل مفتولی صلب (Solid) تا ۹۰ متر
۳- پایانه متمرکز	پچ پنل مستقر در رک	تجمیع، تفکیک فیزیکی و مهار کابل‌ها	پانچ کابل روی تیغه‌های ترمینال IDC
۴- پیوند میانی	پچ‌کورد کوتاه رابط	اتصال انعطاف‌پذیر و قابل جابه‌جایی	کابل رشته‌ای نرم (Stranded)
۵- هسته پردازشی	سوییچ شبکه (تجهیز اکتیو)	سوئیچینگ و انتقال فریم‌های اترنت	اتصال به درگاه‌های RJ45 یا سایر رابط‌های شبکه

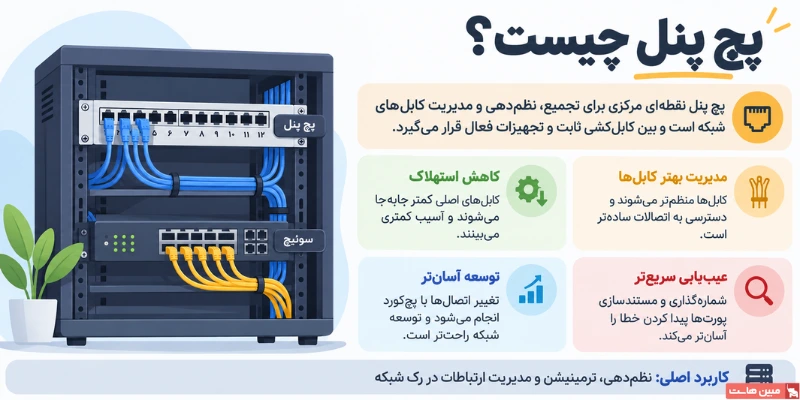

پچ پنل در شبکه چه وظیفه‌ای دارد؟

شناخت دقیق کاربرد پچ پنل به مهندسان IT امکان می‌دهد تا پایداری و نظم اتصالات فیزیکی را در رک ارتقا دهند. وظیفهٔ اصلی این قطعه، فراهم کردن یک فضای انعطاف‌پذیر برای اتصال متقابل (Cross-Connect) است؛ به‌طوری‌که کابل‌های ساختمانی در بخش پشتی پنل پانچ و تثبیت می‌شوند و در نمای جلویی، پورت‌های مادگی در دسترس قرار می‌گیرند.

ارتباط میان این پورت‌ها و تجهیزاتی مانند سوییچ، به وسیلهٔ یک کابل رابط کوتاه به نام پچ‌کورد شبکه (Patch Cord) برقرار می‌شود. در استاندارد کابل‌کشی افقی، حداکثر طول مجاز برای کابل ثابت ساختمانی (Permanent Link) ۹۰ متر است و مجموع کابل‌های رابط در دو سر مسیر نیز تا ۱۰ متر بودجهٔ طولی دارند. در چیدمان‌های متداول همان‌طور که در مستندات کابل‌کشی ساخت‌یافتهٔ Schneider Actassi هم ذکر شده است) در کنار ۹۰ متر کابل افقی و ۵ متر کابل رابط سمت تجهیزات کاربر، حداکثر ۵ متر برای پچ‌کورد سمت رک در نظر گرفته می‌شود.

البته عدد ۵ متر در سمت رک یک سقف عملی برای طراحی‌های مرسوم است و در عمل، طول دقیق پچ‌کورد باید با توجه به طول کل کانال، مسیر مدیریت کابل، محل نصب تجهیزات و مشخصات سیستم کابل‌کشی تعیین شود. هدف از رعایت این محدودیت، تنها کاهش افت سیگنال نیست، بلکه حفظ بودجهٔ طولی و تضمین عملکرد تعریف‌شدهٔ کل کانال ارتباطی است.

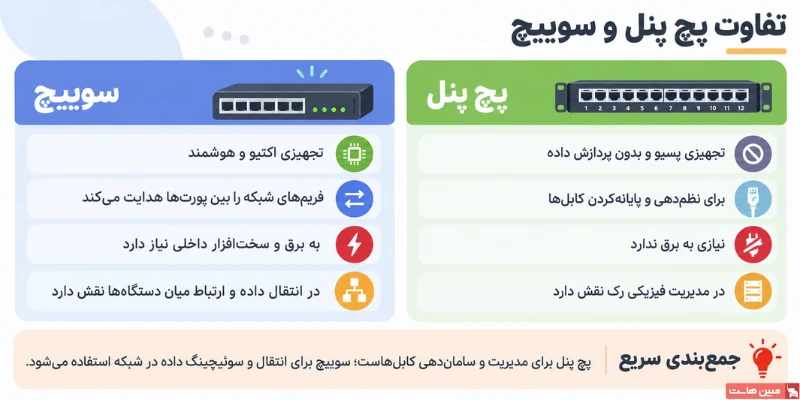

پچ پنل چه تفاوتی با سوییچ دارد؟

تفاوت پچ پنل و سوییچ یکی از ابهامات پرتکرار برای افراد تازه‌کار در حوزهٔ فناوری اطلاعات است. مطابق مستندات سیسکو (Cisco)، سوییچ یک دستگاه فعال (Active) و هوشمند در شبکه‌های لایهٔ ۲ است که با کمک جدول آدرس‌های MAC تشخیص می‌دهد هر مقصد روی کدام رابط قرار دارد و فریم‌های اترنت را میان پورت‌ها منتقل می‌کند.

در نقطهٔ مقابل، پچ پنل یا پنل توزیع فیزیکی شبکه کاملاً پسیو است و هیچ نقشی در پردازش یا سوئیچینگ ترافیک ندارد. این تجهیز ترافیک را هدایت نمی‌کند، آدرس MAC یاد نمی‌گیرد و بسته‌های داده را تحلیل نمی‌کند؛ بلکه تمام وظیفهٔ آن سازمان‌دهی و مهار کابل‌ها، ارائهٔ پورت‌های قابل مدیریت و بی‌نیاز کردن شبکه از قطع و وصل مکرر کابل‌های اصلی است.

در یک رک استاندارد، پچ پنل معمولاً در نزدیکی سوییچ نصب می‌شود تا طول پچ‌کوردهای رابط کوتاه بماند و مدیریت کابل‌ها به ساده‌ترین شکل انجام گیرد؛ هرچند فاصلهٔ دقیق نصب به طراحی رک، نوع پنل، نحوهٔ مدیریت کابل و تجهیزات موجود بستگی دارد. در جدول زیر تفاوت بین پچ پنل و سوییچ شبکه را براساس ویژگی یا مشخصه‌های گوناگون بررسی کرده‌ایم تا درک تفاوت این دو برای‌تان راحت‌تر شود.

ویژگی / مشخصه	پچ پنل (Patch Panel)	سوییچ شبکه (Network Switch)
نوع تجهیز	پسیو و بدون پردازش داده	اکتیو و دارای مدار پردازشی
وظیفۀ اصلی	سازمان‌دهی فیزیکی و پایانهٔ کابل‌ها	سوئیچینگ و انتقال فریم‌ها بر اساس MAC
هوشمندی و سیستم‌عامل	فاقد پردازنده و منطق سوئیچینگ	دارای پردازنده و در مدل‌های مدیریتی دارای نرم‌افزار یا سیستم‌عامل شبکه
نیاز به برق	در مدل‌های پسیو نیاز به برق ندارد	نیازمند منبع تغذیه و برق ورودی متناسب با تجهیز
محل نصب در رک	معمولاً در بخش توزیع و نزدیک تجهیزات شبکه	در بخش تجهیزات فعال رک، متصل به پچ پنل و سایر تجهیزات

انواع پچ پنل کدام‌اند؟

برای انتخاب محصول مناسب در هر پروژه، ابتدا باید با انواع پچ پنل و ویژگی‌های فنی هر گروه آشنا شویم. این تجهیزات علاوه بر نوع رسانهٔ انتقال داده، از نظر نحوهٔ نصب، روش سربندی (ترمینیشن) و ساختار اتصال نیز دسته‌بندی می‌شوند که رایج‌ترین آن‌ها شامل مدل‌های مسی، فیبر نوری، صوتی یا تلفنی، رکمونت، دیواری، لودد (Loaded)، آنلودد (Unloaded) و عبوری (Feed-through) هستند.

پچ پنل‌های رکمونت برای نصب در رک‌های استاندارد ۱۹ اینچی طراحی می‌شوند، درحالی‌که نمونه‌های دیواری برای فضاهای کوچک‌تر یا محیط‌های فاقد رک استاندارد کاربرد دارند. هنگام انتخاب پنل باید ظرفیت موردنیاز، تعداد پورت، ردهٔ کابل، نوع شیلدینگ، فضای رک و نیاز احتمالی به توسعهٔ آینده را هم‌زمان در نظر گرفت.

جدول مقایسه‌ای دسته‌بندی انواع پچ پنل

پچ پنل‌ها از نظر نوع کابل، ساختار اتصال و کاربرد در شبکه به چند دسته تقسیم می‌شوند که هرکدام برای شرایط متفاوتی طراحی شده‌اند. در جدول زیر می‌توانید انواع پچ پنل را از نظر رسانۀ انتقال داده، نوع کانکتور و کاربرد اصلی با یکدیگر مقایسه کنید.

شاخۀ پچ پنل	نوع رسانۀ انتقال فیزیکی	نوع پورت و کانکتور	کاربرد اصلی در زیرساخت
پچ پنل مسی دیتا	کابل زوج‌سیم تابیده (Twisted Pair)	پورت‌های مادگی RJ45	شبکه‌های کامپیوتری، دوربین مداربسته و اتوماسیون اداری
پچ پنل نوری	تارهای نوری شیشه‌ای	LC، SC، MTP/MPO و سایر رابط‌های سازگار	بک‌بون (Backbone)، ارتباط بین رک‌ها و دیتاسنتر
پچ پنل صوتی یا تلفنی	زوج‌سیم‌های مسی مخابراتی	RJ11، RJ12 یا ترمینال‌های کرونه	خطوط تلفن، سانترال PBX و مراکز تماس
پچ پنل آنلودد یا کیستون‌خور	وابسته به ماژول انتخابی	Keystone Jack	پروژه‌های ماژولار و قابل توسعه
پچ پنل Feed-through	کابل مسی و اتصال ماژولار	کوپلرهای RJ45	اتصال سریع پنل به تجهیزات یا کابل‌های از پیش آماده

در ادامۀ این بخش به توضیح هر یک از انواع پچ پنل که در جدول بالا اشاره کردیم، می‌پردازیم.

پچ پنل Feed-through چیست؟

پچ پنل عبوری یا Feed-through (که به آن Coupler Patch Panel هم می‌گویند) ساختاری متفاوت با پنل‌های پانچ‌شونده دارد. در این مدل، به‌جای اینکه کابل ساختمانی مستقیماً روی تیغه‌های IDC پانچ شود، کوپلرهایی با دو سر مادگی درون قاب پنل قرار گرفته‌اند و اتصال از طریق کانکتور (سوکت) انجام می‌شود. سازندگانی مانند Belden نیز نمونه‌های متنوعی از این پچ پنل‌های کوپلردار را با پورت‌های RJ45 و به‌صورت مونتاژشده در کارخانه عرضه می‌کنند. به همین دلیل، مدل Feed-through گزینهٔ مناسبی برای پروژه‌هایی است که در آن‌ها سرعت راه‌اندازی، انعطاف اتصال و استفاده از کابل‌های پیش‌ساخته و سوکت‌خورده اولویت بیشتری نسبت به پانچ مستقیم IDC دارد.

پچ پنل مسی چگونه کار می‌کند؟

مدل‌های مسی پرکاربردترین تجهیز برای راه‌اندازی بستر ارتباطی در شبکه‌های محلی هستند و سیگنال‌های الکتریکی را از طریق کابل شبکهٔ زوج تابیده (Twisted Pair) در محدودهٔ استاندارد طول کانال منتقل می‌کنند. در این پنل‌ها، رشته‌سیم‌های مسی به کنتاکت‌های IDC (مخفف Insulation Displacement Contact) در پشت پنل متصل می‌شوند تا بدون نیاز به نصب سوکت RJ45 روی کابل افقی، یک پایانهٔ ثابت و استاندارد ایجاد شود.

رده‌بندی پچ پنل‌های مسی طیف گسترده‌ای از سرعت‌ها و فرکانس‌ها را پوشش می‌دهد و به صورت زیر هستند:

• پچ پنل Cat5e: گزینه‌ای اقتصادی برای بسیاری از شبکه‌های گیگابیتی با فرکانس نامی ۱۰۰ مگاهرتز.
• پچ پنل Cat6: یکی از متداول‌ترین انتخاب‌ها در شبکه‌های سازمانی با فرکانس نامی ۲۵۰ مگاهرتز و مناسب برای زیرساخت‌های گیگابیتی.
• پچ پنل Cat6a: انتخاب رایج برای زیرساخت‌های ۱۰ گیگابیتی با پهنای باند نامی ۵۰۰ مگاهرتز و پشتیبانی از 10GBASE-T در کانال‌های سازگار.
• پچ پنل Cat7 و Cat7a: مناسب برای زیرساخت‌هایی که به شیلدینگ قوی‌تر و مشخصات کابل‌کشی بالاتری نیاز دارند و در چارچوب استانداردهای ISO/IEC باید با کابل و کانکتور سازگار انتخاب شوند.
• پچ پنل Cat8: طراحی‌شده برای محیط‌های پرسرعت و طول‌های کوتاه‌تر که تا فرکانس ۲ گیگاهرتز و کاربردهای ۲۵ و ۴۰ گیگابیتی را پوشش می‌دهد.
• مدل‌های UTP و STP/FTP: پنل‌های UTP فاقد شیلد فلزی هستند، درحالی‌که مدل‌های شیلددار برای زیرساخت‌هایی طراحی می‌شوند که کنترل نویز و سازگاری الکتریکی در آن‌ها اهمیت بیشتری دارد.

در تمام این مدل‌ها، ردهٔ پچ پنل باید با ردهٔ کابل، کیستون، پچ‌کورد و سایر اجزای کانال هماهنگ باشد؛ زیرا استفاده از یک پنل با ردهٔ پایین‌تر در کنار اجزای رده‌بالا، عملکرد کل لینک را محدود می‌کند.

پچ پنل فیبر نوری چه کاربردی دارد؟

در سازمان‌های بزرگ و دیتاسنترهایی که ارتباط میان رک‌ها یا ساختمان‌ها نیازمند ظرفیت بالا و مسافت‌هایی فراتر از محدودیت‌های رایج کابل مسی است، پچ پنل فیبر نوری جایگاه ویژه‌ای دارد. اگر برایتان سؤال است که فیبر نوری چیست؟، باید گفت این رسانه داده‌ها را در قالب سیگنال‌های نوری از درون تارهای شیشه‌ای یا پلیمری عبور می‌دهد و برای لینک‌های پرظرفیت و مسافت‌های طولانی کاربرد دارد. البته از نظر فنی، به‌جای عبارت عامیانهٔ «بستری با سرعت نور» باید از مفهوم دقیق‌تر «انتقال داده با سیگنال‌های نوری» استفاده کرد؛ به این دلیل که سرعت انتشار نور در فیبر به محیط، ضریب شکست و ویژگی‌های فیزیکی مسیر وابسته است و نمی‌توان «سرعت نور» را توصیف مستقیمی از نرخ انتقال داده دانست.

پچ پنل فیبر نوری در نمای جلویی خود میزبان پورت‌هایی مانند LC ،SC یا MTP/MPO است و در بخش داخلی نیز تارهای نوری را درون کاست‌ها و نگهدارنده‌های مخصوص سازمان‌دهی می‌کند تا شعاع خمش، حفاظت مکانیکی، نقاط فیوژن و طول اضافهٔ تارها به‌شکل اصولی مدیریت شود. این پنل‌ها بسته به طراحی در ظرفیت‌های مختلف عرضه می‌شوند و برای فیبرهای Simplex ،Duplex یا ساختارهای پرتراکم کاربرد دارند.

در بسیاری از پروژه‌ها، اصطلاح ODF نیز برای مجموعهٔ تجهیزات و ساختارهای توزیع و مدیریت فیبر به کار می‌رود، اما از آنجا که طراحی و کاربرد دقیق آن‌ها می‌تواند متفاوت باشد، نباید ODF و پچ پنل فیبر نوری را در تمام موارد کاملاً مترادف در نظر گرفت.

تفاوت پچ پنل لودد و پچ پنل آنلودد چیست؟

طراحان و مجریان شبکه هنگام انتخاب پچ پنل، معمولاً میان دو ساختار یکپارچه و ماژولار تصمیم می‌گیرند که عبارت‌اند از:

• پچ پنل لودد (Loaded): در این محصول، ماژول‌ها یا پورت‌ها از قبل روی بدنهٔ پنل نصب شده‌اند. نصب این مدل‌ها سریع‌تر است و ساختار یکپارچه‌ای در اختیار نصاب قرار می‌دهد، اما در مدل‌هایی که جک‌ها به‌صورت یکپارچه ساخته شده‌اند، تعویض یک پورت معیوب به‌سادگی مدل‌های ماژولار نیست.
• پچ پنل آنلودد (Unloaded): این فریم که با نام «پچ پنل کیستون‌خور» هم شناخته می‌شود، شاسی خالی و ماژولاری است که تکنسین بر اساس نیاز پروژه، کیستون شبکه یا ماژول‌های موردنظر را درون آن قرار می‌دهد.

مطابق مستندات سازندگان، مزیت اصلی پنل‌های ماژولار (آنلودد) انعطاف‌پذیری در طول عمر پروژه است؛ چون امکان تعویض آسان‌تر ماژول معیوب، ارتقای ردهٔ پورت‌ها و ترکیب ماژول‌های مختلف را در یک شاسی فراهم می‌کنند.

پچ پنل بر اساس تعداد پورت چگونه تقسیم می‌شود؟

تراکم درگاه‌ها پارامتر تعیین‌کننده‌ای در بهینه‌سازی فضای داخل رک شبکه (Rack) است. بیشتر پچ پنل‌های استاندارد رکمونت عرضی معادل ۱۹ اینچ دارند و ارتفاع آن‌ها با واحد یونیت رک (Rack Unit یا RU / U، معادل حدود ۴۴٫۴۵ میلی‌متر برای هر یونیت) سنجیده می‌شود. علاوه بر مدل‌های دیواری که بدون نیاز به رک روی دیوار یا داخل باکس‌های کوچک نصب می‌شوند، دسته‌بندی پورت‌ها و ابعاد فیزیکی در مدل‌های استاندارد رکمونت به شرح زیر است:

ظرفیت و تعداد پورت	ارتفاع فیزیکی در رک (RU)	عرض استاندارد	محیط و کاربرد مناسب
۱۲ پورت	۱U یا مدل‌های دیواری	۱۰ یا ۱۹ اینچ، بسته به مدل	دفاتر کوچک، اتاق‌های کنترل و پروژه‌های محدود
۱۶ پورت	۱U	۱۹ اینچ	شعب و شبکه‌های کوچک تا متوسط
۲۴ پورت	۱U	۱۹ اینچ	رایج در رک‌های اداری و تجاری
۳۲ پورت	۱ تا ۲U، بسته به مدل	۱۹ اینچ	پروژه‌های خاص و توزیع متراکم
۴۸ پورت	معمولاً ۲U (یا ۱U در مدل‌های High Density)	۱۹ اینچ	شبکه‌های بزرگ و دیتاسنتر
۹۶ پورت	بسته به طراحی محصول، معمولاً چند U	۱۹ اینچ	توزیع مرکزی و پروژه‌های پرتراکم

پیش از طراحی چیدمان رک، ارتفاع دقیق، تعداد پورت و نحوهٔ اشغال یونیت باید از روی دیتاشیت همان محصول کنترل شود؛ زیرا طراحی‌های فشرده (High Density) و ماژولار ممکن است تفاوت قابل‌توجهی با پنل‌های معمولی داشته باشند.

چرا باید از پچ پنل در رک استفاده کنیم؟

برخی از مدیران شبکه تصور می‌کنند اتصال مستقیم خطوط ورودی به سوییچ باعث صرفه‌جویی در هزینه و حذف یک قطعهٔ اضافی می‌شود؛ درحالی‌که در یک زیرساخت کابل‌کشی ساخت‌یافته، پچ پنل نقطهٔ پایداری برای سربندی، مدیریت و تغییر اتصالات ایجاد می‌کند. در طراحی زیرساخت شبکه، شناخت فضای استاندارد استقرار تجهیزات و آگاهی از اینکه اتاق سرور چیست، مستقیماً در انتخاب محل رک، نحوهٔ چیدمان تجهیزات و مدیریت اصولی کابل‌ها نقش دارد. استفاده از این رابط در رک مزایای زیر را به همراه دارد:

• تفکیک ساختار کابل‌کشی ثابت از تجهیزات الکترونیکی و پورت‌های سوییچ
• کاهش نیاز به قطع و وصل مستقیم کابل‌های اصلی از روی پورت‌های تجهیزات
• ساده‌تر شدن شناسایی و مستندسازی پورت‌ها
• بهبود نظم و مدیریت فیزیکی کابل‌ها
• ساده‌تر شدن تغییرات و توسعه‌های آینده
• کاهش فشار مکانیکی بر اتصالات اصلی و جلوگیری از آسیب دیدن کابل‌های ثابت

شرکت Belden نیز کاهش فرسایش زیرساخت و ساده‌تر شدن تغییرات شبکه را از مزایای اصلی پچ پنل می‌داند؛ به این دلیل که کابل‌های ثابت یک بار روی پنل سربندی می‌شوند و تغییرات بعدی در بخش قابل مدیریت انجام می‌گیرد.

پچ پنل چگونه استهلاک کابل‌کشی را کاهش می‌دهد؟

کابل‌های شبکه‌ای که از داخل سقف کاذب، ترانکینگ، داکت یا سینی کابل عبور می‌کنند، ساختار خشک‌تر و ثابت‌تری نسبت به پچ‌کوردها دارند و جابه‌جایی مکرر آن‌ها از نظر مکانیکی به هادی آسیب می‌زند. این موضوع در کابل‌کشی‌های طولانی اهمیت بیشتری دارد؛ چون تعویض یک کابل ساختمانی آسیب‌دیده مستلزم دسترسی دوباره به مسیرهای توکار و صرف زمان و هزینهٔ قابل‌توجه است.

پچ پنل شبکه این کابل‌های اصلی را در جای خود مهار می‌کند و در فاصلهٔ کوتاه میان پنل تا سوییچ، از پچ‌کوردهای نرم و انعطاف‌پذیر استفاده می‌شود تا قطع و وصل‌های روزمره در همین بخش انجام گیرد. به این ترتیب، مدیریت تغییرات شبکه به یک بخش کوتاه، در دسترس و قابل تعویض منتقل می‌شود و کابل اصلی از جابه‌جایی‌های مکانیکی در امان می‌ماند.

پچ پنل چگونه عیب‌یابی شبکه را سریع‌تر می‌کند؟

کاهش زمان کشف و رفع خطا (MTTR) در مراکز سازمانی اهمیت زیادی دارد. وقتی بررسی می‌کنیم که استاندارد کابل کشی شبکه چیست؟، یکی از الزامات اصلی آن، برچسب‌گذاری (لیبلینگ) و مستندسازی تمام پورت‌ها و نودهای موجود در ساختمان است.

در این ساختار، هر درگاه پچ پنل شماره یا شناسهٔ مشخصی می‌گیرد که با شناسهٔ درج‌شده روی پریزهای دیواری، اتاق‌ها یا نقشه‌های کابل‌کشی مطابقت دارد. به این ترتیب، زمانی که ارتباط یک کامپیوتر، تلفن IP، دوربین مداربسته یا اکسس‌پوینت قطع می‌شود، مسئول زیرساخت به‌راحتی از روی مستندات، پورت مربوط به آن مسیر را در رک شناسایی می‌کند. استفاده از تستر شبکه در کنار این سیستم ماژولار کمک می‌کند تا محدودهٔ خرابی (اعم از کابل اصلی، محل پانچ، پچ‌کورد یا پورت سوییچ) سریع‌تر مشخص شود و رفع اشکال در شبکه LAN با نظم و دقت بیشتری انجام گیرد.

شیوۀ پانچ و نصب پچ پنل

فرایند اتصال فیزیکی هادی‌های کابل مسی به ترمینال‌های IDC اصطلاحاً «پانچ کردن» نامیده می‌شود. اجرای دقیق این کار مستلزم حفظ هندسهٔ زوج‌ها، باز نکردن بیش‌ازحد تاب سیم‌ها، پیروی از نقشهٔ رنگی پنل و مهار فشار مکانیکی کابل است.

جدول الزامات و پارامترهای فنی پانچ کابل روی تیغه‌های IDC

پانچ صحیح کابل روی پچ پنل به رعایت چند نکتۀ فنی بستگی دارد؛ از میزان برداشتن روکش و حفظ تاب زوج‌سیم‌ها گرفته تا شیوۀ قرارگیری آچار پانچ. جدول زیر الزامات هر مرحله و مشکلاتی را نشان می‌دهد که در صورت رعایت نکردن آن‌ها ممکن است در عملکرد شبکه ایجاد شود.

پارامتر اجرایی	حد مجاز و استاندارد مهندسی	چرایی و اهمیت فنی	پیامد رعایت نکردن
برداشتن روکش بیرونی	حدود ۷٫۵ سانتی‌متر برای آماده‌سازی اولیه (مگر اینکه سازندهٔ پنل مقدار دیگری تعیین کند)	فراهم کردن فضای کافی برای سربندی در کنار حفظ مهار مکانیکی کابل	آماده‌سازی نامناسب، فشار مکانیکی یا آسیب به هادی‌ها
میزان باز کردن تاب زوج‌ها	حداکثر ۱۳ میلی‌متر برای کابل‌های Cat5e و بالاتر	حفظ ساختار کابل و کنترل تداخل سیگنال (Crosstalk)	افت پارامترهای انتقال و مردود شدن تست
زاویهٔ قرارگیری آچار پانچ	عمود نسبت به شیار IDC	قرارگیری صحیح هادی در تیغهٔ ترمینال	نشستن ناقص سیم یا آسیب به تیغهٔ IDC
جهت لبهٔ برندهٔ تیغه آچار	مطابق جهت تعیین‌شده روی ابزار و پنل (به سمت محل قطع سیم اضافه)	جلوگیری از قطع اشتباه هادی اصلی	قطع شدن سیم اصلی یا سربندی ناقص

مقدار ۷٫۵ سانتی‌متر برای روکش‌برداری اولیه، یک عدد کاربردی بر پایهٔ راهنمای فنی CommScope است؛ البته همان راهنما تأکید می‌کند که روکش کابل فقط به اندازهٔ نیاز جدا شود و اگر سازندهٔ پچ پنل عدد متفاوتی در راهنمای نصب اعلام کرده باشد، دستور سازندهٔ همان مدل اولویت دارد. دربارهٔ باز کردن تاب زوج‌ها نیز مستندات فنی CommScope و Fluke Networks حداکثر ۱۳ میلی‌متر را برای کابل‌های ردهٔ 5e و بالاتر تعیین کرده‌اند و Fluke توصیه می‌کند که میزان باز شدن تاب تا حد امکان کمتر از این مقدار نگه داشته شود.

استانداردهای رنگ‌بندی کابل در پچ پنل چیست؟

اتصال هادی‌ها به سوکت‌ها و ترمینال‌های پسیو از دو استاندارد رایج T568A و T568B پیروی می‌کند. تفاوت این دو الگو تنها در جابه‌جایی زوج‌های سبز و نارنجی است و هر دو برای کابل‌کشی استاندارد کاربرد دارند. نکتهٔ اصلی این است که در کل یک لینک، الگوی انتخاب‌شده به‌صورت یکسان و مطابق دستورالعمل پنل و تجهیزات اجرا شود. از آنجا که در پنل‌های تجاری معمولاً هر دو الگوی T568A و T568B روی بدنه یا کارت رنگی درج می‌شوند، تکنسین باید پیش از پانچ، الگوی پروژه را مشخص کند و به علامت‌گذاری خود پنل مراجعه کرد. ترتیب رنگ‌ها در استاندارد T568B به شرح زیر است:

1. سفید نارنجی
2. نارنجی
3. سفید سبز
4. آبی
5. سفید آبی
6. سبز
7. سفید قهوه‌ای
8. قهوه‌ای

جدول رنگ‌بندی T568B و کاربرد زوج‌ها

در استاندارد T568B، هرکدام از 8 هادی کابل شبکه رنگ مشخصی دارند و باید طبق ترتیب تعیین‌شده به پین‌ها متصل شوند. جدول زیر رنگ‌بندی پین‌ها و نقش هر زوج‌سیم را در انتقال داده در شبکه‌های مختلف نشان می‌دهد.

شماره پین	رنگ هادی در استاندارد B	نقش زوج در انتقال داده
پین ۱	سفید نارنجی	زوج نارنجی؛ در 10/100BASE-T برای ارسال مثبت
پین ۲	نارنجی	زوج نارنجی؛ در 10/100BASE-T برای ارسال منفی
پین ۳	سفید سبز	زوج سبز؛ در 10/100BASE-T برای دریافت مثبت
پین ۴	آبی	بخشی از زوج آبی؛ در 1000BASE-T در انتقال داده مشارکت دارد و در برخی ساختارهای PoE حامل توان است
پین ۵	سفید آبی	همراه پین ۴، بخشی از زوج آبی و فعال در 1000BASE-T
پین ۶	سبز	زوج سبز؛ در 10/100BASE-T برای دریافت منفی
پین ۷	سفید قهوه‌ای	بخشی از زوج قهوه‌ای؛ فعال در 1000BASE-T و در برخی ساختارهای PoE حامل توان
پین ۸	قهوه‌ای	همراه پین ۷، بخشی از زوج قهوه‌ای و فعال در 1000BASE-T

توجه داشته باشید که در شبکه‌های گیگابیتی مانند 1000BASE-T هر چهار زوج برای انتقال داده استفاده می‌شوند؛ بنابراین برخلاف تصور رایج در شبکه‌های قدیمی، نباید پین‌های ۴، ۵، ۷ و ۸ را «پین‌های بلااستفاده» در نظر گرفت.

نکتهٔ مهم در ترتیب شیارهای پشت پچ پنل:

ترتیب شیارهای پشت پنل لزوماً با ترتیب شماره پین‌های RJ45 یکسان نیست. به همین دلیل، هنگام پانچ نباید صرفاً شماره پین را مبنا قرار دهید و همیشه از برچسب رنگی درج‌شده روی خود پچ پنل یا نقشهٔ رنگی سازنده پیروی کنید و مطمئن شوید که الگوی انتخابی (T568A یا T568B) در کل مسیر به‌درستی اجرا شده است.

ابزارهای لازم برای پانچ پچ پنل

برای سربندی اصولی و ایجاد اتصالی پایدار، تکنسین پسیو به این ابزارهای تخصصی نیاز دارد:

• آچار پانچ شبکه (Punch Down Tool): ابزاری مکانیکی مجهز به تیغهٔ مناسب برای نشاندن هادی درون شیار IDC و بریدن سیم اضافه.
• استریپر کابل (Cable Stripper): ابزاری برای جدا کردن روکش بیرونی کابل بدون آسیب زدن به هادی‌های داخلی.
• تستر کابل و چنل تستر فلوک: دستگاهی برای بررسی نقشهٔ سیم‌بندی (Wiremap)، پیوستگی، طول و در مدل‌های پیشرفته‌تر، تست پارامترهای انتقال مانند NEXT و Return Loss.
• بست کمربندی و چسب ولکرو: برای مهار دسته‌کابل‌ها و کاهش فشار مکانیکی روی محل پانچ.
• برچسب و تجهیزات لیبلینگ: برای مستندسازی شمارهٔ پورت، مقصد کابل، مشخصات رک و محل خروجی.

مراحل سربندی و نصب کابل روی پچ پنل

فرایند اتصال فیزیکی کابل‌ها باید هماهنگ با دستورالعمل سازندهٔ پنل و استاندارد کابل‌کشی پروژه و طبق مراحل زیر انجام شود:

1. برداشتن روکش محافظ: با کمک استریپر، حدود ۷٫۵ سانتی‌متر از روکش بیرونی کابل را برای آماده‌سازی اولیه جدا کنید (مگر اینکه سازندهٔ پنل مقدار دیگری اعلام کرده باشد) و کابل را بدون آسیب زدن به زوج‌ها به بخش ترمینیشن هدایت کنید.
2. انتخاب نقشهٔ رنگی: الگوی T568A یا T568B را مشخص کنید و برچسب رنگی پشت پنل را بخوانید؛ ترتیب شیارهای IDC را با شماره پین‌های RJ45 یکی فرض نکنید و از نقشهٔ رنگی خود پنل پیروی کنید.
3. حفظ تاب زوج‌ها: تاب زوج‌سیم‌ها را تا نزدیک‌ترین نقطه به ترمینال حفظ کنید و میزان باز شدن آن را برای کابل‌های Cat5e و بالاتر حداکثر ۱۳ میلی‌متر در نظر بگیرید.
4. پانچ ضربه‌ای: هادی‌ها را داخل شیار مناسب قرار دهید و آچار پانچ را مطابق دستورالعمل ابزار، عمود بر تیغهٔ IDC فشار دهید تا سیم در جای خود ثابت و اضافهٔ آن بریده شود.
5. تثبیت و مدیریت کابل: دسته‌کابل‌ها را با استفاده از چسب ولکرو یا سیستم مدیریت کابل مهار کنید تا وزن آن‌ها مستقیماً روی محل پانچ نیفتد.
6. اتصال به سوییچ: برای ارتباط پنل و سوییچ، از پچ‌کورد متناسب با ردهٔ کابل استفاده کنید و در طراحی‌های متداول، طول پچ‌کورد سمت رک را حداکثر ۵ متر (هماهنگ با بودجهٔ طولی کل کانال) در نظر بگیرید.

پچ پنل سازگار با PoE چگونه انتخاب و نصب می‌شود؟

هرچند پچ پنل از نظر انتقال داده یک تجهیز پسیو است، اما در شبکه‌های PoE کانکتورها و کنتاکت‌های آن علاوه بر سیگنال شبکه، تحت بار الکتریکی نیز قرار می‌گیرند. مهم‌ترین چالش در این حالت، پدیدهٔ جرقه یا قوس الکتریکی (Arc) هنگام اتصال و به‌ویژه در لحظهٔ جدا کردن کانکتورِ زیر بار است. استانداردهای بین‌المللی IEC 60512-99-001 و IEC 60512-99-002 به آزمون‌های اتصال و جداسازی کانکتورها تحت بار الکتریکی در کابل‌های زوج تابیده می‌پردازند و نسخهٔ تجمیعی IEC 60512-99-002 نیز پایداری کانکتورها را در شرایط بار الکتریکی و حداقل ۱۰۰ عملیات مکانیکی ارزیابی می‌کند.

بنابراین، مسئلهٔ اصلی صرفاً عبور جریان PoE از کابل نیست؛ بلکه هنگام انتخاب تجهیزات باید بررسی کرد که آیا پچ پنل، کیستون، جک RJ45 و پچ‌کورد برای سطح جریان و کاربرد موردنظر طراحی و تأیید شده‌اند یا خیر. همچنین در پروژه‌های PoE باید مشخصات فنی سازنده ملاک قرار گیرد و از جدا کردن ناگهانی اتصالات دارای بار پرهیز شود.

جدول تطبیق خطاهای اجرایی با پیامدهای فنی

اشتباه در نصب و سربندی پچ پنل می‌تواند مشکلاتی مانند افت کیفیت سیگنال، آسیب به اتصالات و دشوار شدن عیب‌یابی شبکه را به دنبال داشته باشد. جدول زیر رایج‌ترین خطاهای اجرایی، دلایل بروز آن‌ها و تأثیر هرکدام بر عملکرد و پایداری شبکه را نشان می‌دهد.

خطای اجرایی مشاهده‌شده	عامل ریشه‌ای در هنگام نصب	پیامد منفی بر پایداری زیرساخت داده
تداخل سیگنال شدید (NEXT)	باز کردن بیش‌ازحد پیچش زوج‌سیم‌ها	افت پارامترهای انتقال و احتمال خطا در لینک
شکستگی سوکت و افتادگی پورت	مهار نکردن فیزیکی دسته‌کابل‌ها	وارد شدن فشار مکانیکی به اتصالات و کاهش پایداری آن‌ها
نویز القایی و خطای انتقال	اجرای نادرست شیلد و ارتینگ	افزایش نویز یا ایجاد مشکلات الکتریکی ناخواسته
آسیب کنتاکت در اتصال PoE	اتصال یا جداسازی کانکتور تحت بار یا استفاده از قطعهٔ نامناسب برای PoE	احتمال جرقه، خوردگی و آسیب دیدن کنتاکت‌ها
اتلاف وقت طولانی در خطایابی	سهل‌انگاری در شماره‌گذاری و لیبلینگ	افزایش زمان پشتیبانی و دشوار شدن ردیابی مسیر کابل

راهنمای انتخاب و خرید پچ پنل

پیش از خرید پچ پنل، باید نیازمندی‌های فعلی شبکه و چشم‌انداز توسعهٔ آن را مشخص کنید. اصل اول در انتخاب، هماهنگی کامل قطعات کانال است. برای مثال اگر کابل، کیستون و پچ‌کورد از ردهٔ Cat6a انتخاب شده‌اند، پچ پنل نیز باید از همان ردهٔ عملکردی و مشخصات سازگار برخوردار باشد.

در کنار این موضوع، ملاک اصلی خرید نباید فقط قیمت یا نام برند باشد. هرچند برندهایی مانند Legrand ،Nexans ،Schneider Actassi ،CommScope و Belden محصولات باکیفیت و متنوعی در حوزهٔ پسیو شبکه عرضه می‌کنند، اما به‌جای رتبه‌بندی کلی برندها باید مشخصات فنی دقیق هر مدل را در دیتاشیت بررسی کرد؛ از جمله تعداد پورت، ردهٔ عملکردی (Cat یا Class)، نوع شیلد، نوع ترمینیشن، پشتیبانی از T568A/T568B، نحوهٔ نصب، ظرفیت رک، وجود مدیریت کابل (Cable Management) و سازگاری با PoE.

هنگام بررسی مشخصات فنی، توجه به جزئیات ساخت کنتاکت‌ها و واحدهای اندازه‌گیری نیز اهمیت دارد. برای نمونه، در برخی پچ پنل‌های Cat6 (مانند مدل‌هایی از برندهای Intellinet و Solarix)، سازندگان از روکش طلای ۵۰ میکرواینچ (50 micro-inch) روی ناحیهٔ تماس جک RJ45 استفاده می‌کنند. این مقدار یک مشخصهٔ فنی مربوط به مدل‌های خاص است و نباید آن را ویژگی پیش‌فرض تمام پچ پنل‌ها یا تمام برندها دانست؛ ضمن اینکه در بررسی مشخصات خرید باید دقت کرد که واحد صحیح این شاخص «۵۰ میکرواینچ» است نه «۵۰ میکرون»، چراکه این دو واحد کاملاً متفاوت‌اند و جابه‌جا گرفتن آن‌ها مشخصات فنی محصول را به شکل قابل‌توجهی تغییر می‌دهد.

جدول ماتریس تصمیم‌گیری برای انتخاب پچ پنل متناسب با نیاز پروژه

انتخاب پچ پنل مناسب به نوع شبکه، شرایط محیطی، سرعت موردنیاز و تجهیزات به‌کاررفته در پروژه بستگی دارد. جدول زیر با مقایسۀ این عوامل در محیط‌های مختلف، به شما کمک می‌کند مدل و مشخصات فنی مناسب‌تری را برای زیرساخت شبکه خود انتخاب کنید.

بستر فیزیکی پروژه	شرایط نویز محیطی	پهنای باند و سرعت هدف	نوع ساختار شاسی	مدل و مشخصات پیشنهادی نهایی
محیط اداری تجاری عمومی	نویز کم / عادی	۱ گیگابیت بر ثانیه	لودد یا آنلودد	پچ پنل Cat6 UTP، معمولاً ۲۴ پورت
سازمان بزرگ یا مرکز داده	نویز کم تا متوسط	۱۰ گیگابیت بر ثانیه	آنلودد ماژولار یا لودد حرفه‌ای	پچ پنل Cat6a با توجه به نوع کابل و نیاز پروژه
صنایع، کارخانه‌ها و محیط‌های پرتداخل	نویز مغناطیسی بالا	بسته به شبکه، معمولاً ۱ تا ۱۰ گیگابیت	شیلددار و دارای تمهیدات ارتینگ سازگار	پچ پنل شیلددار Cat6a یا ردهٔ بالاتر، در صورت نیاز و سازگاری کامل با کابل
محاسبات سنگین و رک‌های متراکم	سالن‌های سرور کنترل‌شده	۲۵ تا ۴۰ گیگابیت در مسیرهای مناسب	High Density و متناسب با کابل	پچ پنل Cat8 در پروژه‌های واقعاً سازگار با این رده
ارتباط بین ساختمان‌ها و Backbone	مصونیت بالاتر در برابر نویز الکتریکی	ظرفیت بالا و متناسب با فیبر و ترنسیور	پنل یا ODF فیبر نوری	پچ پنل فیبر نوری با ظرفیت و نوع رابط متناسب
اتاق تلفن مرکزی و PBX	بستر صوت آنالوگ	خطوط صوتی و بوق داخلی	پنل تلفنی مناسب	پچ پنل صوتی یا ترمینال کرونه متناسب با سامانهٔ تلفن

همان‌طور که در این ماتریس مشخص است، هیچ مدل واحدی برای همهٔ پروژه‌ها بهترین گزینه نیست؛ انتخاب میان مدل‌های UTP یا شیلددار، لودد یا آنلودد و رده‌های Cat6 ،Cat6a یا Cat8 باید بر اساس بستر کابل، شرایط محیطی، سرعت هدف، نحوهٔ توسعهٔ آینده و الزامات سازنده انجام شود.

چه عواملی بر قیمت پچ پنل تأثیر دارند؟

تفاوت قیمت پچ پنل در بازار ناشی از ساختار مکانیکی، کیفیت اجزای اتصال، تعداد پورت، ردهٔ عملکردی و امکانات مدیریتی آن است. مهم‌ترین عوامل مؤثر بر قیمت این قطعه عبارت‌اند از:

• ردهٔ استاندارد کابل (Category): محصولات Cat6a و رده‌های بالاتر به دلیل مشخصات عملکردی دقیق‌تر و الزامات ساخت سخت‌گیرانه‌تر، قیمت بیشتری نسبت به مدل‌های اقتصادی دارند.
• نوع شیلدینگ: مدل‌های شیلددار به خاطر ساختار فلزی محافظ و الزامات اتصال زمین، پیچیده‌تر و گران‌تر از مدل‌های UTP هستند.
• ساختار ماژولار یا یکپارچه: پنل‌های آنلودد به همراه کیستون‌های مجزا انعطاف بیشتری دارند و هزینهٔ نهایی آن‌ها به نوع و تعداد ماژول‌های انتخابی وابسته است.
• تعداد پورت و تراکم: پنل‌های پرتراکم (High Density) که با اشغال فضای کمتر، تراکم بالاتری در رک فراهم می‌کنند، قیمت بالاتری دارند.
• کیفیت کنتاکت و متریال: جنس کنتاکت‌ها، کیفیت آبکاری (مانند روکش طلای ۵۰ میکرواینچ روی کنتاکت‌های RJ45 در برخی مدل‌ها) و دوام مکانیکی پورت مستقیماً بر قیمت تأثیر می‌گذارد.
• امکانات مدیریت کابل: وجود سینی مدیریت کابل (Cable Management)، بخش‌های لیبل‌گذاری، پنل‌های زاویه‌دار و شاسی‌های تخصصی نیز قیمت محصول را افزایش می‌دهد.

کلام آخر

استفاده از پچ پنل یک اقدام تشریفاتی در رک نیست، بلکه بخش مهمی از طراحی منظم زیرساخت کابل‌کشی ساخت‌یافته است. تجمیع اصولی پایانه‌های کابل روی این تجهیز، مدیریت تغییرات را ساده‌تر می‌کند، جلوی جابه‌جایی مکرر کابل‌های اصلی را می‌گیرد و عیب‌یابی و مستندسازی شبکه را منظم‌تر می‌سازد.

با این حال، نمی‌توان یک مدل مشخص را برای همهٔ پروژه‌ها تجویز کرد. انتخاب مدل لودد یا آنلودد، UTP یا شیلددار، تعداد پورت و ردهٔ Cat باید با توجه به نوع کابل، شرایط نویز، سرعت هدف، ساختار رک و نیاز توسعه انجام شود. به‌ویژه در محیط‌های دارای کابل شیلددار، پچ پنل، کیستون، پچ‌کورد و سیستم ارتینگ باید با یکدیگر سازگار باشند و انتخاب مدل آنلودد شیلددار را نباید یک توصیهٔ عمومی برای تمام پروژه‌ها دانست. در نهایت، بیش از آنکه خرید یک مدل گران‌قیمت اهمیت داشته باشد، هماهنگی تمام اجزای زنجیره، رعایت دستورالعمل پانچ، حفظ تاب زوج‌ها، رعایت طول‌های مجاز و مستندسازی صحیح پورت‌ها است که عملکرد مناسب شبکه را تضمین می‌کند.

چنانچه در زمینهٔ بازطراحی ساختار پسیو، استانداردسازی کابل‌کشی اتاق سرور یا انتخاب مناسب‌ترین مدل پچ پنل برای پروژهٔ خود به راهنمایی بیشتری نیاز دارید، با کارشناسان مبین هاست تماس بگیرید یا سؤالات فنی خود را در بخش نظرات با ما در میان بگذارید.

سوالات متداول

آیا پچ پنل سرعت شبکه را کاهش می‌دهد؟

آیا استفاده از پچ پنل در شبکه‌های کوچک ضروری است؟

پچ پنل PoE چیست و چه کاربردی دارد؟
