سوئیچ سیسکو؛ معرفی پرکاربردترین انواع سوئیچ سیسکو

شرکت سیسکو در سال ۱۹۸۴ توسط لئونارد بوساک و سندی لرنر تاسیس شد و کلمه Cisco مخفف عبارت Computer Information System Company است. امروزه سیسکو در 150 کشور جهان آکادمی آموزشی دارد و از برندهای شناخته شده در زمینه‌ی قطعات مربوط به شبکه به شمار می‌رود و سوئیچ سیسکو نیز از مهم‌ترین و نام آشناترین محصولاتی‌ست که این شرکت در حوزه‌ی شبکه تولید می‌کند. در این بخش از وب‌سایت مبین هاست به معرفی سوئیچ سیسکو می‌پردازیم و انواع این سوئیچ‌ها را مورد بررسی قرار می‌دهیم.

سوئیچ شبکه چیست؟

برای اتصال Node ها در شبکه به یکدیگر، از دستگاه‌هایی چون هاب، سوئیچ شبکه و روتر و … استفاده می‌شود. این اتصال در واقع امکان جابه‌جایی اطلاعات بین دستگاه‌ها را در شبکه فراهم می‌کند. سوئیچ مانند یک ترمینال، تمامی تجهیزات موجود در شبکه را به صورت توپولوژی استار به یکدیگر متصل می‌کند و وظیفه‌ی آن ارسال تمامی پیام‌های دریافت شده از پورت‌ها به پورت مقصد است.

انواع سوئیچ سیسکو

سوئیچ سیسکو (Cisco) یکی از پرکاربردترین دستگاه‌هایی است که در شبکه‌ها، دیتاسنترها، سازمان‌ها، موسسات و شرکت‌ها مورد استفاده قرار می‌گیرد؛ هم‌چنین می‌توانید برای یادگیری دستورات پرکاربرد سوئیچ سیسکو به آموزشی که در همین زمینه برای شما تهیه کرده‌ایم مراجعه کنید. در ادامه به بررسی برخی از انواع پرکاربرد سوئیچ سیسکو می‌پردازیم.

معرفی سوئیچ 4948 سیسکو

سوئیچ 4948 اترنت 10 گیگابیتی یک سوئیچ با تاخیر بسیار کم است و در لایه های دو تا چهار مدل OSI کار می‌کند. این سوئیچ اترنت 10 گیگابیتی بر اساس معماری سخت افزاری و نرم افزاری سری سوئیچ‌های کاتالیست با عملکردی استثنایی، پهنای باند و قابلیت اطمینان بالا بوده که در چند لایه بودن سرور‌ها در شبکه و ایستگاه های کاری، کارایی بسیار بالایی دارد؛ همچنین این سوئیچ در مسیریابی با آی‌پی و افزایش امنیت عملکرد و کارایی بالایی را از خود به نمایش گذاشته است.

سوییچ 4948 سیسکو

قسمت عقبی سوئیچ با دو منبع تغذیه و یک سینی فن قابل جا به جایی است.

سوییچ 4948 سیسکو

مزایا و ویژگی های  سوئیچ سیسکو 4948

یکسان بودن سرعت در همه جهات

سوئیچ کاتالیست 4948 سیسکو با استفاده از فابریک سوئیچینگ 136 گیگابیتی در ثانیه، با سرعت انتقال 102 میلیون بسته در ثانیه که در لایه‌های دو تا چهار مدل OSI قرار دارد و با تاخیر بسیار کم چنین سرعتی را ارائه می‌دهد.

افزونگی منبع تغذیه برای هر عملیاتی بدون توقف

این سوئیچ سیسکو قابلیت اطمینان را تا سطح بسیار بالایی افزایش می‌دهد. طراحی منبع تغذیه 1+1 به گونه‌ای طراحی شده که این امکان را می‌دهد تا در صورت خرابی یکی از DC یا ACها سریعا با جا به جایی منبع تغذیه، توقف را به حد صفر برساند. این سوئیچ هم‌چنین با دارا بودن یک سینی فن با قابلیت تعویض، با چهار فن اضافی برای سرویس بیش‌تر، قابلیت دسترسی بالایی را ارائه می‌کند.

سوئیچ اترنت 10 گیگابیتی کاتالیست شامل یک پورت کنسول اختصاصی 10/100 و یک پورت مدیریتی اختصاصی 10/100 برای مواقع فوق ضروری است و با استفاده از پروتکل Telnet و TFTP می‌توانید از راه دور متصل شده و فایل‌های خود سوئیچ را منتقل کنیم.

ویژگی های لایه دویی سوئیچ 4948 سیسکو

  • ارسال فریم در لایه 2 با سرعت 102
  • دارای ویژگی ترانک و ویلن
  • ویژگی ISL
  • پروتکل DTP
  • دارای قابلیت VTP
  • ویژگی PVST  و +PVST
  • دارای قابلیت STP
  • پروتکل PAgP
  • پروتکل LACP
  • قابلیت راه اندازی وی پی ان(L2TP)

ویژگی های لایه سه سوئیچ 4948

  • مسیریابی مبتنی بر IP
  • پروتکل های مسیریابی RIP,OSPF,EIGRP,RIP 2
  • ارسال پکت بدون توقف
  • دارای پروتکل HSRP نسخه 1 و 2
  • دارای پروتکل مسیریابی IS-IS
  • پشتیبانی کامل از پروتکل کنترل اینترنت (ICMP)
  • قابلیت VRF
  • پروتکل تعادل بار با پروتکل (GLBP)

قابلیت‌های دسترسی بالا

  • منبع تغذیه AC یا DC 1+1
  • سینی فن با قابلیت تعویض
  • HSRP نسخه 1 و 2
  • VRRP
  • Cisco IOS Embedded Event Manager
  • Cisco Generic Online Diagnostics

ویژگی امنیت پیشرفته

  • پروتکل RADIUS  و TACACS+ که کاربران غیر مجاز سوئیچ را برای دسترسی محدود می‌کند
  • تعریف کردن ACL با امکان تعریف در همه پورت ها
  • احراز هویت های IEEE802,802.1
  • احراز هویت غیر قابل دسترسی
  • RACL در همه پورت ها
  • تعریف پرویلن
  • DHCP Snooping
  • پروتکل SSH ورژن 2 و 1
  • دارای پروتکل کپی امن (SCP)
  • دارای قابلیت etherchannel

سوئیچ کاتالیست مدل WS-C4948E-F از سوئیچ‌های مدیریتی سیسکو است. این سوئیچ دارای 48 پورت و 4 فیبر نوری از نوع SFP,با یک بدنه فلزی مستحکم است. جدول مک این نوع سوئیچ از نوع 55k بوده که می‌تواند به 55000 کاربر آی پی اختصاص بدهد. همچنین این سوئیچ از یک نشانگر LED برخوردار است که امکان نمایش پورت و خاموش و روشن بودن سوئیچ را ارائه می‌دهد.

معرفی سوئیچ 9300 سیسکو

سوئیچ کاتالیست 9300 سیسکو یکی از بهترین و قدرتمندترین سوئیچ‌های لایه Access مدل OSI است. این سوئیچ 48 پورتی با قابلیت استک فوق‌العاده‌ای که دارد پهنای باند خود را به یک ترابایت هم می‌رساند.

این سوئیچ سیسکو از قابلیت هوش مصنوعی برخوردار است و مسیرهای دقیق‌تری را برای ارسال پکت انتخاب می‌کند. سوئیچ 9300 دارای پورت آپلینک ماژولار بوده و همچنین با ویژگی ASIC باعث می‌شود تا توان سوئیچ به میزان زیادی افزایش یابد و عملکرد بالایی را شاهد باشیم. همچنین این سوئیچ قابلیت استفاده از پردازنده‌های X86 را می‌دهد. یکی از خارق العاده‌ترین ویژگی‌های که این سوئیچ این است که امکان ذخیره‌سازی اطلاعات تا 2470 گیگ از نوع حافظه SSD را برای ادمین شبکه فراهم می‌کند.

انواع دیگر سوئیچ 9300

نوع ویژگی‌ها
C9300-24S 24 پورت SFP به همراه Uplink ماژولار
C9300-24S 24 پورت SFP به همراه Uplink ماژولار
C9300-48P 48 پورت به همراه PoE+ بهمراه Uplink ماژولار
C9300-48U 48 پورت به همراه UPOE بهمراه Uplink ماژولار
C9300-24P 24 پورت به همراه PoE+ بهمراه Uplink ماژولار
ماژول‌هایی که می‌توانیم در این سوئیچ استفاده کنیم
  • C9300-NM-4G: 4x 1G Network Module
  • C9300-NM-4M: 4x Multi gigabit Network Module
  • C9300-NM-8X: 8x 10G Network Module
  • C9300-NM-2Q: 2x 40G Network Module
  • C9300-NM-2Y: 2x 25G Network Module

جدول آی پی دهی در سوئیچ‌ C9300-48S-A می‌تواند به صورت هم‌زمان از ورژن‌های آی پی 6 و آی پی 4 به صورت همزمان استفاده کند و آدرس دهی را بدون هیچ اختلالی انجام دهد. همچنین آپلینک در سری سوئیچ های 9300 به بیشتر از 100 گیگابایت میرسد. این سوئیچ سینک کردن شبکه IOT را نیز در در بستر صنعتی فراهم می‌کند. همچنین دارای امنیت بالایی بوده و AVB (Audio-Visual Bridging) و استاندارد 1588 IEEE را ارائه میدهد این سوئیچ از AES-256 با الگوریتم رمزنگاری قدرتمند 256 بیت پشتیبانی می‌کند. همچنین در این سوئیچ می‌توان ترافیک رمزگذاری شده را به وسیله پروتکل ETA آنالیز کرد. شما می‌توانید نرم افزار Controller Wireless را نصب کنید تا قابلیت کنترل بدون سیم در فضاهای باز را نیز فراهم کنید.

معرفی سوئیچ 6500 سیسکو

سری 6500 سیسکو که از خانواده‌های سری 6000 کاتالیست است با اسم مستعار Constellation در سال 1999 معرفی شد. این معرفی، یک جهش رو به جلو در عرصه سوئیچینگ سوئیچ‌های سیسکو بود. این سری سوئیچ پهنای باند اترنت را از 3.6 گیگابیت به 32 گیگ افزایش داد. تقریبا یه سال بعد از معرفی سری 6000، , سیسکو، سری سوئیچ‌های 6500 را با اسم مستعار Constellation+ معرفی کرد. این سوئیچ از قابلیت ماژولار برخوردار است و کل سوئیچ از یک شاسی, یک نگهدارنده و ماژول‌های دیگر تشکیل شده است.

این سری سوئیچ‌ها در سه ماژول سوپروایزر و دو ماژول SFM معرفی شدند:

Supervisor I

این ماژول شامل 2 پورت آپلینک اترنت گیگابیت بوده و با استفاده از کانکتور GBIC و فقط در لایه 2OSI کار می‌کند.

Supervisor IA

علاوه بر ویژگی‌های ماژول Supervisor I،‌ امکان سوئیچینگ چند لایه و همچنین قابلیت Qos را نیز ارائه می‌دهد.

Supervisor II

این ماژول شامل نسخه 2PFC است که سوئیچینگ را در چندین لایه برقرار می‌کند. علاوه بر این، قابلیت‌های Switch Fabric و Switch Fabric 2  در این ماژول فعال هستند.

Switch Fabric Module (SFM)

SFM روی سوئیچ‌های 6500، پهنای باند را تا 2560 گیگابیت افزایش می‌دهد.

Switch Fabric Module II

این ماژول نسبت به ماژول قبلی، قابلیت صف بندی با اولویت بالا را در  سوئیچ اضافه کرده است.

Supervisor 720

این سوپروایزر از یک PFC نسخه 3 جدید و یک MSFC نسخه 3 , دو پورت فیبر اترنت گیگابیتی آپلینک و یک پورت RJ4510/100/1000 برخوردار است.

انواع مدل ها و ویژگی‌های سوئیچ 6500

  • Catalyst 6513-E : ابعاد این پورت 19RU بوده و از 13 اسلات و پورت‌هایی با سرعت‌های 10/100/1000/1G/10G برخوردار است.
  • Catalyst 6509-V-E: سوئیچی با ابعاد 21RU و 9 اسلات را ارائه می‌دهد.
  • Catalyst 6509-E : با ابعاد 14RU از 9 اسلات ماژول پشتیبانی می‌کند.
  • Catalyst 6506-E : با ابعاد 11RU از 6 اسلات ماژول پشتیبانی می‌کند.
  • Catalyst 6504-E: با ابعاد 5RU از 4 اسلات ماژول پشتیبانی می‌کند.
  • Catalyst 6503-E : با ابعاد 4RU از 3 اسلات ماژول پشتیبانی می‌کند.

معرفی سوئیچ 4500 سیسکو

سوئیچ‌های سری 4500 سیسکو دارای مقیاس پذیری بالایی بوده و جهت نیازهای روزمره یک شبکه کاربرد دارند. این امکان به دلیل وجود قابلیت سوپروایزرهای E/8L-E-8 میسر می‌شود. این سری سوئیچ‌ها، با پهنای باند حدودا 900 گیگ بر ثانیه داده‌ها را منتقل می‌کنند. ما می‌توانیم این سوئیچ‌ها را در لایه Core و Access شبکه استفاده کنیم. مثل اکثر مدل‌های سوئیچ سیسکو می‌توانیم QOS را روی این سوئیچ هم پیاده کنیم تا بتوانیم از قابلیت‌های IP , VOIP , CAMERA و آنتن وایرلس استفاده کنیم.

از دیگر ویژگی‌های این سوئیچ می‌توانیم به قابلیت VRF-Lite اشاره کنیم. سوئیچ‌های 4500 سری E و X از چندین مسیر انتقال پشتیبانی می‌کند. هم‌چنین از ویژگی EVN برخوردار است که این قابلیت باعث افزایش تفکیک ترافیک لایه 3 می‌شود و باعث می‌شود مدیریت و عیب‌یابی در مواردی که شبکه با مشکلی مواجه است، راحت‌تر باشد.

ویژگی های اصلی سوئیچ 4500

  • دارای قابلیت Supervisor
  • پیاده سازی QOS که در بالا نیز اشاره شد
  • قابلیت VRF-Lite
  • پشتیبانی از قابلیت EVN
  • قابلیت ارائه Cisco DNA
  • می‌توانیم ماژول‌های 24 یا 48 پورتی را برای لایه Access اضافی کنیم
  • می‌توانیم از ماژول 4 یا 8 پورتی برای آپلینک‌ها جهت بیشتر شدن سرعت و لود بالانسینگ (Load Balancing) استفاده کنیم.
  • ویژگی VSS
  • دارای پهنای باند 900 گیگ بر ثانیه
  • قابلیت متصل شدن 50 Access Point
  • قابلیت اتصال 2000 کاربر
  • پشتیبانی از استاندارد‌های IEEE 802.3at، IEEE 802.3af و IEEE 802.3bt
  • مقایسه مدل‌های مختلف سوئیچ 4500

مقایسه مدل های مختلف سوئیچ 4500

C4510R+E  C4507R+E WS C4506-E WS-C4503-E مدل
10 7 6 3 تعداد اسلات‌ها
8 5 5 2 اسلات card
23 22 1 11 Supervisor

سری سوئیچ‌های 4500 انعطاف‌پذیری بالایی دارند. در این نوع سوئیچ امکان تأمین یک سری تجهیزات را داریم. برای مثال وایرلس رادیو, آی پی دوربین‌ها و همچنین VOIP برای آپدیت شبکه خود. با استفاده از این سوئیچ می‌توانید Downtime شبکه خود را به میزان قابل توجهی کاهش دهید. این سوئیچ باوجود قابلیت‌های ویژه دیگر مثل Line Card و Service module باعث شده است که از این سوئیچ‌ها در مقیاس‌های بالا و سازمان‌های بزرگ استفاده شود.

معرفی سوئیچ 3750 سیسکو

این سری سوئیچ سیسکو یکی از کارآمدترین و قدرتمندترین تجهیزات در شبکه هستد. این سوئیچ در لایه 2 و 3 مدل OSI کاربرد دارد. این سوئیچ یکی از قدرتمندترین سوئیچ‌ها در این لایه است. از خانواده دیگر این سری می‌توانیم به سری X,S و G اشاره‌ کنیم. سوئیچ 3750 دارای 4 پورت فیبر است.

هم‌چنین می‌توانیم ازین سوئیچ در لایه‌های Distribution و Core استفاده کنیم. امکان پشتیبانی از پروتکل OSPF را دارد و مثل یک روتر عمل می‌کند. همچنین می‌توانیم علاوه بر آی پی ورژن 4 از آی پی ورژن 6 نیز در این نسخه بهره مند شویم.

این سوئیچ را می‌توانیم هم به‌عنوان سوئیچ Standalone و هم به عنوان Stack استفاده کنیم و امنیت را در شبکه تا حد زیادی بالا ببریم. پشتیبانی از پورت‌های GLC/SFP برای ارتباط‌های فیبر یکی از ویژگی‌هایی است که باعث محبوبیت این سوئیچ شده. این سوئیچ در پورت‌های 24 و 48 در اختیار ادمین‌ها قرار دارد (دقیقاً مثل سوئیچ‌های 4500). از دیگر مزایای سوئیچ 3750 می‌توانیم به‌ ویژگی وایرلس کنترلر که امکان مدیریت Aironet Access Point را به شکل گسترده‌ای ارائه می‌دهد اشاره کنیم.

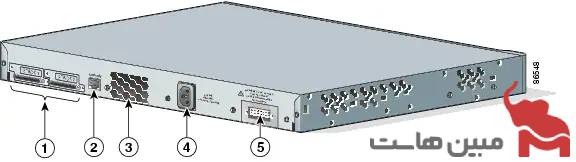

بخش‌های مشخص شده در عکس:

StackWise Ports 1
RJ-45 Console Port 2
FAN 3
Power Connector 4
RPS Connector 5
نکته:محل فن، کانکتور برق ، کانکتور RPS در سوئیچ های خونواده 3750 متفاوت است.

در شکل زیر می‌توانید ماژول‌های  Cisco EtherSwitch را با سوئیچ 3750 مشاهده کنید که با این کار می‌توان پهنای باند را به میزان قابل توجهی بالا برد.

مراحل استک کردن سوئیچ با سوئیچ 3750 مطابق عکس

سوئیچA

سوویچ B

کابل استک را مثل شکل متصل می‌کنیم

سوئیچ C و D را هم به همین شکل متصل می‌کنیم

آن‌ها را مانند تصویر روی یکدیگر قرار داده و اتصالات را را نیز مانند شکل وارد می‌کنیم

در مرحله اول، سوئیچی که قرار است به استک اضافه شود را خاموش کنید.

در مرحله بعد، پس از متصل کردن کابل ها طبق مراحل بالا سوئیچ جدید را روشن کنید و بعد سوئیچ اضافه شده را روشن می‌کنیم.

بعد از اینکه سوئیچ سیسکو روشن شد، دستور show switch را در CLI می‌زنیم تا تایید اضافه شدن این سوئیچ انجام شود.

برخی از ویژگی های سوئیچ 3750

  • ارائه قابلیت QOS
  • قابلیت استک کردن سوئیچ با دیگر سری سوئیچ ها
  • دارای 8,12,16,24 و 48 پورت که بیش‌ترین موارد استفاده از 48 و 24 پورت است.
  • دارای ویژگی POE/POE+
  • دو یا چهار آپلینک که به صورت SFP و SFP+ هستند
  • پشتیبانی از پورت‌های GLC و SFP برای ارتباط فیبر
  • دارای پورت مدیریتی مثل کنسول, شبکه و USB
  • پشتیبانی از قابلیت IP Routing
  • دارای پهنای باند 160Gbps
  • پشتیبانی از روتینگ پروتکل RIP,Static
  • پشتیبانی آی پی ورژن 6

معرفی سوئیچ 6800 سیسکو

سوئیچ سری 6800 کاتالیست سیسکو با توان کارایی بالا توانسته راه خود را در میان بهترین سوئیچ‌های باز کند. هر اسلات این سوئیچ معادل 880 گیگابیت بر ثانیه است و از 10/100 گیگابیت بر ثانیه پشتیبانی میکند. این سری سوئیچ‌ها شامل سه سوئیچ با نام: Cisco Catalyst 6807-XL, Cisco Catalyst 6880-X and Cisco Catalyst 6800ia هستند. کارایی این نوع سوئیچ ها تقریبا مشابه هم است اما یک سری تفاوت‌های ظاهری دارند که در ادامه به آن‌ها اشاره می‌کنیم.

معرفی سوییچ 6800 سیسکو

Cisco Catalyst 6807-XL Switch

این سری یک سوئیچ سیسکو ماژولار 7 اسلات است که قادر است تا 100 گیگابیت اترنت را پشتیبانی کند.

معرفی سوییچ 6800 سیسکو

Cisco Catalyst 6880-X Switch

این سری سوئیچ‌ها تا بیشتر از 10 گیگابیت بر ثانیه اترنت را پشتیبانی می‌کنند.

معرفی سوییچ 6800 سیسکو

Cisco Catalyst 6800ia Switch

سوئیچ Cisco Catalyst 6800 ia یک سوئیچ 10RU با 1 پورت 48 گیگابایتی است.

معرفی سوییچ 6800 سیسکو

این سوئیچ سیسکو با عملیات هوشمند سوئیچینگ مجازی ، از دسترسی کاتالیزور پشتیبانی می‌‌کند که یکی از ویژگی‌های پایه لایه Access در شبکه است تا بتوانیم مدیریت و کانفیگ را ساده‌تر کنیم. همچنین این سوئیچ امنیت بالایی را در شبکه ایجاد می‌کند این امنیت با قابلیت Cisco Trust Sec برای کنترل دسترسی‌ها همراه است. همچنین با این پروتکل می‌توانیم جریان ترافیک در شبکه را مانیتور کنیم و همچنین پکت‌های دریافتی یا ارسالی را به وسیله پروتکل MSCSec رمزگذاری کنیم.
ویژگی بعدی این سوئیچ این است که از گیرنده نوری SFP و همچنین SFP+ برای دستیابی به اتصال استفاده می‌کند. این مدل سوئیچ عمدتا در لایه های Core و یا Distrbution شبکه‌های Campus استفاده میشود.

این سوئیچ از ویژگی Cisco One برخوردار است که برای ادمین شبکه به SDN قابلیت بسیار خوبی محسوب می‌شود. این سری از سوئیچ‌ها برای استفاده از سرویس های 1 گیگابیتی تا 10 گیگابیتی طراحی شده‌اند. این سوئیچ همچنین از قابلیت Smart Operation  و Instant Access استفاده میکند که در بخش‌های بالا نیز به آن اشاره شد. قابلیت کانفیگ و مدیریت در این سوئیچ با پیچیدگی کم‌تری همراه است. این سری سوئیچ از ویژگی امنیت بالا و همچنین مقیاس پذیری بالایی برخوردار است.

معرفی سوئیچ 3650 سیسکو

این سوئیچ از سری سوئیچ‌های 3650 سیسکو است که قابلیت انعطاف پذیری خیلی بالایی دارد و می‌تواند همگام سازی کاملی از پلتفرم‌ها و دستگاه‌های با تکنولوژی بی سیم و سیمی را در یک شبکه فراهم کند و همچنین می‌تواند باعث افزایش باند شبکه شود. این سری سوئیچ‌ها با قابلیت وایرلس کنترلر در داخل خود می‌توانند ترافیک را در سوئیچ های 48 پورتی تا 48 Gb/s مدیریت کنند و عملکرد بالایی را ارائه دهند. همچنین می‌توانند ترافیک را تا 20Gb/s در سوئیچ های 24 پورتی مدیریت کنند و 25 اکسس پوینت و تعداد 1000 کلاینت وایرلس را کنترل کنند.

این سوئیچ‌ها، دارای دو Mode اصلی هستند که در ادامه به توضیح آن‌ها خواهیم پرداخت:

  • MA: سری سوئیچ‌های 3650 به صورت پیش‌فرض در این Mode قرار گرفته‌اند. در این حالت سوئیچ می‌تواند با اکسس پوینت‌ها و کلاینت‌های وایرلس از طریق پروتکل CAPWAP ارتباط برقرار کند.
  • MC : در این Mode سوئیچ می‌تواند بین منابع رادیویی کاربران هماهنگی ایجاد کند.

این سوئیچ‌ها که در مدل‌های مختلف 48 پورت و 24 پورت Poe ارائه می‌شوند,دارای 4 پورت آپلینک هستند و همچنین از رم 4 گیگ و حافظه فلش 2 گیگ  و CPU چند هسته‌ای برخوردار هستند. این ویژگی باعث می‌شود در ارسال و دریافت بسته به صورت همزمان هیچ وقفه‌ای حاصل نشود. این سوئیچ در لایه 3 مدل OSI فعالیت دارد. پهنای باند استک این سری، تقریبا 160Gbps و پهنای باند سوئیچینگ این سوئیچ  معادل 88Gbps است که نشان می‌دهد ظرفیت بسیاری بالایی در ارسال و دریافت بسته و پکت‌ها دارد . این سوئیچ از قابلیت استک کردن برخوردار است و می‌توانید تعداد 9 سوئیچ را با این مدل استک کنید و از استفاده از آن‌ها در شبکه لذت ببرید.

ویژگی های سوئیچ 3650 در یک نگاه

160Gbps پهنای باند استک
24000 تعداد IPV4
32000 تعداد Mac
4GB DRAM
4096 Vlan Number
2Gb Flash
25 تعداد اکسس پوینت‌ها (Stack)
1000 تعداد کلاینت‌های وایرلس
24Gbps on Port 20 پهنای باند وایرلس

این سوئیچ از سه ویژگی بسیار مهم برخوردار است:

  • Lan Base: ویژگی سوئیچینگ در لایه 2
  • IP Base :ویژگی سوئیچینگ در لایه 3
  • IP Service: ویژگی مسیر یابی با آی پی ورژن 4 و آی پی ورژن 6

مجموعه ویژگی های Lan Base خدمات مهمی مثل ساخت Vlanدر لایه 2 مدل OSI را ارائه میدهند. همچنین ویژگی IP Base نیز می‌تواند عملیات هوشمندانه ای مثل مسیریابی در این سوئیچ را فراهم کند. IP Service نیز ویژگی‌های مسیریابی پیشرفته‌ای مثل پروتکل‌های مختلف OSPF, EIGRP و غیره را ارائه می‌دهد.

QOS

این ویژگی به ادمین شبکه این امکان را می‌دهد تا بتواند ترافیک ارسالی و دریافتی را مانیتور و مدیریت کند.

SECURITY

این سری سوئیچ‌ها، پروتکل های امنیتی مختلفی مانند IGMP filtering، MAC address notification، uRPF، IEEE802.1X،DHCP snooping، DAI، IP source guard، MAC authentication، Port security، ACLو … را پشتیبانی میکنند که در مقالات بعدی در مورد آن‌ها صحبت خواهیم کرد.

معرفی سوئیچ 3850 سیسکو

این سری سوئیچ‌های سری 3850 سیسکو ماژولار هستند و در مدل‌های مختلفی طراحی شده‌اند, که در همه این مدل ها دو عدد منبع تغذیه و سه عدد فن ماژولار قرار گرفته است,این سری، یکی از قدرتمندترین سوئیچ‌ها در لایه Core و Distribution است که از آن با اصطلاح خاصی به نام Next Generation  نام برده می‌شود. انواع مختلف آن‌ها دارای پورت های 12,24 و 48 هستند.

یکی از بهترین ویژگی‌های این سوئیچ این است که قابلیت استک کردن را به کاربران ارائه می‌دهد تا بتوانند 9 سوئیچ را با توان 480Gbps با یکدیگر استک کنند. این قابلیت به شما این امکان را می‌دهد که تا زمانی که یکی از سوئیچ‌ها به علت خرابی منبع تغذیه خاموش شد ، سوئیچ‌های دیگر سریعا قابلیت برق رسانی را به این سوئیچ خراب ارائه بدهند.

این موضوع باعث بالا رفتن چشم‌گیر عملکرد شبکه می‌شود. از دیگر قابلیت‌های این سوئیچ می‌توان به Poe و Poe+ اشاره کرد . همچنین این سوئیچ از پردازنده‌های ASIC شناخته شده استفاده میکند. حل ممکن است برایتان این سوال پیش بیاید که این قابلیت اصلا چیست و چه کاربردی دارد؟

این قابلیت با به کار گرفتن UADP قادر است پردازش ترافیک‌های شبکه بیسیم و کابلی را متمرکز کند و همزمان به هردو شبکه کارایی یکسانی را ارائه دهد. با مشاهده تصویری که از اجزای سوئیچ برای شما تهیه کرده‌ایم می‌توانید بیش‌تر این موارد را درک کنید

اجزای اصلی سوئیچ 3850

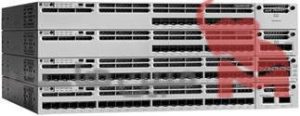

سوییچ 3850

راهنمای اجزای مشخص شده در تصویر:

4 عدد پیچ شماره 8 9 سوئیچ 3850 1
نگهدارنده کابل 10 کابل پاور AC 2
پیچ فیلیپس 11 دفترچه راهنما 3
 کنسول R-j45 12 4 عدد پایه نصب پلاستیکی 4
 کنسول USB 13 پیچ و گیره جهت نصب 5
 کابل استک و پاور استک 14 و 15 دو عدد براکت سوئیچ 6
4 عدد پیچ شماره 12 7
4 عدد پیچ شماره 10 8

نحوه راه اندازی سوئیچ 3850

  • در مرحله اول باید اطمینان حاصل کنید که هیچ‌چیز به سوئیچ وصل نیست.
  • در مرحله دوم باید رنج آی پی لپ تاپ با سوئیچ را در یک بازه قرار دهید.
  • در مرحله بعدی ماژول‌های منبع برق را متصل کنید.
  • سوئیچ را روشن کنید.
  • در این مرحله تقریباً بعد از 30 ثانیه تست سوئیچ شروع می‌شود و سوئیچ طی فرایندی خودش را تست میکند.
  • دکمه Mode را فشار دهید و تا زمانی که تمام دکمه‌ها به رنگ سبز در بیایند (بیشتر از 3 ثانیه) نگه دارید.
  • در این مرحله با کابل کنسول یک سر کابل را به سوئیچ متصل کنید و سر دیگر را به لپتاپ یا کامپیوتر.
  • در این مرحله مرورگر را باز کنید و این آی پی را وارد کنید:
 https://10.0.0.1
  • در این مرحله پسورد پیش فرض را «Cisco» وارد کنید.
  • بعد از این مرحله می‌توانید تنظیمات مورد نظر خود را وارد کنید.

انواع مدل های سوئیچ 3850

سوئیچ 3850 با 12 و 24 پورت 1/10 گیگابیت اترنت بر پایه SFP+

به همراه 12 و 24 پورت 1 گیگابیت اترنت بر پایه SFP

سری 3850 با 48 پورت 10 گیگابیت اترنت

معرفی سوئیچ 3560 سیسکو

سوئیچ‌های سری 3560 سیسکو برای یک سری شرکت‌ها و سازمان‌هایی طراحی شده است که اصلاً نیاز به سوئیچ‌های ماژولار ندارند. این سوئیچ‌ها قابلیت‌های بسیار بالایی دارند و می‌توانند از طریق مسیریابی پکت ها را ارسال و دریافت کنند.

این سری سوئیچ سیسکو دارای 24 پورت اترنت 10/100 و دو عدد پورت آپلینک هستند. از این سوئیچ می‌توانیم به عنوان یک سوئیچ Backbone بین دو سوئیچ لایه 2 نیز استفاده کنیم

ویژگی های سوئیچ 3560 سیسکو

  • دارای 24 پورت
  • دو عدد آپلینک SFP دارد
  • در لایه 3 مدل OSI کار میکند
  • قابلیت استک ندارد
  • در ابعاد 4.4*30*44.5 cm ارائه می‌شود
  • حداکثر تعداد تعریف ویلن 4000 است

معرفی اجمالی سوئیچ 3560

در این قسمت به بررسی اجمالی اجزای این سوئیچ‌ها می‌پردازیم:

سوییچ 3560

جدول راهنمای اجزای مشخص شده در تصویر:

کابل کنسول 2 سوئیچ 3560 کاتالیست 1
پایه پلاستیکی برای نصب 4 کابل پاور AC 3
آهنربا برای نصب روی رک 6 داکیومنت راهنمای سوئیچ 5
پیچ 8 قالب پیچ 7
کاور کانکتور 10 6 عدد پیچ فیلیپس 9
نگهدارنده کابل 12 2 عدد پیچ شماره 4 11
پیچ فیلیپس 13

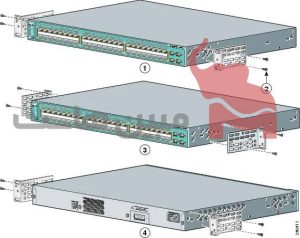

جدول راهنمای قطعات مشخص شده در تصویر:

پیچ های شماره 8 فیلیپس 2 قسمت جلویی سوئیچ 1
قسمت عقبی سوئیچ 4 پورت های سوئیچ 3

آماده سازی جهت نصب  سوئیچ 3560

  • قبل از هر چیز اطمینان حاصل کنید که چیزی به سوئیچ متصل نیست.
  • سوئیچ را با استفاده از کابل AC به یه منبع برق متصل کنید.
  • پس از روشن شدن سوئیچ، یک فرایند تست انجام می‌دهد و سپس شروع به چشمک زدن می‌کند.
  • دکمه Mode را فشار دهید و آن را به مدت 3 ثانیه نگه دارید و بعد از سبز شدن LED بالای دکمه آن را رها کنید.
  • با یک کابل Cat5 یک طرف کابل را به سوئیچ متصل کنید و طرف دیگر را به یک PC وصل کنید.
  • بعد از سبز شدن LED دو طرف کابل به مدت 30 ثانیه صبر کنید.
  • مرورگر خود را باز کرده و آدرس زیر را وارد کنید :
10.0.0.1

در این بخش وارد کانفیگ و تنظیمات شبکه سوئیچ می‌شوید و می‌توانید به ادامه کار بپردازید.

معرفی سوئیچ 2960 سیسکو

سوئیچ های سری 2960 کاتالیست در لایه 2 مدل OSI کار می کنند و امنیت و پایداری بالایی دارند. این سوئیچ از فناوری POE پشتیبانی می‌کند. همچنین برای مدیریت از پورت آپلینک، و برخی از مدل‌های این سری از فیبر نوری پشتیبانی می‌کنند. این سوئیچ‌ها عمدتا برای کسب و کارهای متوسط تا کوچک مناسب هستند.

ویژگی سوئیچ های 2960

  • دارای قابلیت Vlan Trunking Protocol
  • پشتیبانی از از قابلیت Internet Group Management Protocol
  • پشتیبانی از قابلیت اکسس لیست
  • پشتیبانی از قابلیت SNMPv3
  • پشتیبانی از DTP یا همون Dynamic Trunk Protocol
  • دارای قابلیت PVlan
  • دارای 48 و 24 پورت گیگابیت اترنت
  • پشتیبانی از یک سری ویژگی های لایه 3 شبکه مثل نوشتن استاتیک روت
  • پشتیبانی از پروتکل LACP یا همون Etherchannel
  • قابلیت استک کردن سوئیچ ها تا تعداد 8 عدد
  • پشتیبانی از POE

انواع سوئیچ های 2960

2960-XR 2960-X 2960-S 2960 مدل
دو هسته‌ای دو هسته‌ای تک هسته‌ای تک هسته‌ای پردازنده
FlexStackPlus FlexStack+ FlexStack پهنای باند استک
256Mb 128Mb 64Mb 32Mb حافظه فلش
64Mb Dram

مفهوم پارت نامبرها و حروف در سوئیچ ها

در این بخش با یک مثال به بررسی مفهوم حروف و پارت نامبر سوئیچ‌ها می‌پردازیم:

WS – C2960-24PC-L

L: نشانگر کلمه Lite است، به این معنی که در استاندارد Poe تا 370 وات انرژی برق تامین می‌شود.

T : به این معنی است که سوئیچ دارای پورت اکسس (Port Access) از نوع اترنت است.

P :بیانگر پورت POE با سرعت گیگ.

WS : به این معنی که این دستگاه یک سوئیچ است

C :این سوئیچ از نوع کاتالیست است

مفهوم حروف آخر پارت نامبر سوئیچ سیسکو:

L: نوع لایسنس موجود روی این دستگاه

S یا LL:نسخه IOS موجود بر روی دستگاه LAN Lite

L:نسخه IOS موجود بر روی دستگاه LAN Base

I:نسخه IOS موجود بر روی دستگاه IP Lite

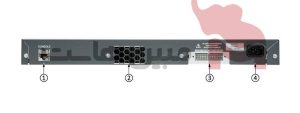

بخش‌های پشتی سوئیچ‌ها

LED 1
24 Port 2
2 Port Uplink 3

کانکتور RPS 3 پورت کنسول 1
کانکتور پاور 4 فن خنک کننده 2

 ویژگی کامل سوئیچ WS-C2960-24PC-L

نوع سوئیچ Fixed
نوع پورت Ethernet (10/100BaseTX)
Ethernet (10/100/1000BaseT)
Gigabit Ethernet (SFP)
ماکسیمم پورت 24 10/100 PoE ports
آپلینک ها 2 dual-purpose (10/100/1000 or SFP) ports
ماژولار n/a
موارد استفاده Layer 2 Switching (basic connectivity), Layer 2 Switching (intelligent services), Voice Enabled
محل استفاده Fixed, Rack Mountable, Standalone/Clustering
ابعاد 1.73 x 17.5 x 13 in.
حافظه DRAM 64 MB
ویژگی‌های اضافی
ماژول های اضافی n/a

مدیریت

ویژگی‌های مدیریتی SPAN, RSPAN, CiscoView, Cisco Discover Protocol (CDP), Virtual Trunking Protocol (VTP), Telnet Client, BOOTP, TFTP, CiscoWorks, CWSI, RMON, SNMP, Clustering, Web-Based Management

مقیاس پذیری

WAN Interface Support n/a
Throughput 6.5 Mpps
Backplane Capacity 16 Gbps
Number of VLANs  255

انواع حافظه در سوئیچ و روتر های سیسکو

در این قسمت با انواع حافظه در سوئیچ و روتر‌های سیسکو آشنا می‌شویم . همان‌طور که می‌دانید روترهای سیسکو نیز مانند کامپیوترها دارای حافظه هستند  و می‌توان از آن‌ها برای کارهای مختلفی استفاده کرد. برخی از این موارد را در این‌جا آورده‌ایم:

  1. فضایی برای ذخیره سازی IOS
  2.  extention ( مانند CME )
  3. فایل های کانفیگ شده اینترفیس های وب
  4.  فریمورهای IP ها و کانفیگ های مربوط
  5.  Routing Table – Arp Table
  6. لود شدن IOS

حافظه RAM (Random Access Memory)

 حافظه RAM که نام دیگر آن حافظه ی Running Config است ، حافظه ای در روترهای سیسکو است که دارای سرعت بسیار بالایی است ، وظیفه این حافظه ذخیره فایل Running – Configuration است . به این معنی که تمامی Configuration تعریف شده برای دستگاه ، در فایلی به نام Running – Configuration ، که داخل رم قرار دارد ، ذخیره می شود . محتویات این حافظه :

سیستم عامل روتر ( در حال اجرا ) ، همان Cisco IOS.

System Table های IOS و بافرها در این حافظه نگهداری می شوند .

RAM برای نگهداری Routing Table ها ، کش های ARP و بافرینگ پکت‌ها مورد استفاده قرار می‌گیرد. در این مورد بیشتر از shared RAM استفاده می‌شود .

لازم به ذکر است امکان از بین رفتن این حافظه با ریستارت شدن روتر سیسکو وجود دارد ، این اتفاق مشابه اتفاقی است که با قطع شدن برق برای RAM می‌افتد . از RAM برای نگهداری تنظیمات روتر زمانی‌که روتر در حال روشن شدن است به عنوان یک حافظه موقت  استفاده می‌شود.  اطلاعات مربوط به نرم افزارهای در حال اجرا در روتر، دستورات سیستم عامل روتر، Running Configuration ،Arp Cache و Routing Table ها برای اجرای سریعتر در حافظه RAM قرار می‌گیرند .

حافظه NV-RAM (Non-Volatile Random Access Memory)

نام دیگر حافظه NV-RAM ، حافظه Start-up Config است . به این علت که در این حافظه Start-up Configuration ذخیره می شود. Configuration یا پیکربندی‌ها پس از ذخیره در Running Configuration در پایان کار بر روی Start-up Configuration نوشته می‌شوند تا برای همیشه ذخیره شده و از بین نروند.

Startup Configuration تنظیماتی برای IOS است که اجازه می‌دهد در هنگام بوت کردن روتر امکان خواندن اطلاعات وجود داشته باشد . سرعت این حافظه مشابه با سرعت RAM است . تفاوت عمده‌ای که می‌توان برای آن‌ها به آن اشاره کرد این است که با راه اندازی مجدد( restart ) و یا قطع برق، اطلاعات روتر سیسکو از بین نمی‌رود . در پایان کار محتویات Running Configuration باید به Start-up Configuration منتقل شوند.

حافظه Flash (Flash Memory)

نام دیگر این حافظه EEPROM است و سیستم عامل IOS درون آن ذخیره شده است . حافظه فلش روترهای سیسکو، یک چیپ حافظه الکترونیکی ، قابل پاکسازی و قابل برنامه ریزی مجدد است. این حافظه شامل تصاویری کامل از سیستم عامل روتر یا همان Router IOS است. با استفاده از این حافظه می توان سیستم عامل روتر سیسکو را بدون نیاز به تعویض چیپست تغییر داده یا آن را بروز رسانی کرد. مسئله مهم باقی ماندن اطلاعات بعد از خاموش و روشن شدن یا ریستارت شدن روتر سیسکو است.

حافظه ROM (Read Only Memory)

حافظه ای است فقط خواندنی و البته دائمی، که بخش‌های زیر را شامل می‌شود:

Power On Self-Test – POST: وظیفه آن تست قسمت‌های سخت افزاری و اصلی دستگاه است.

Bootstrap Program: وظیفه آن این است که توسط Register Number ، مراحل بوت دستگاه را مشخص می‌کند . معمولا Register Number پیش فرض X21020 است . ابتدا به سراغ حافظه فلش می‌رود و IOS را بوت می‌کند و به داخل RAM منتقل می‌کند. سپس به سراغ NV RAM می‌ رود و Start-up Config را که کانفیگ‌های اولیه دستگاه هستند را داخل رم میریزد و به این ترتیب دستگاه شروع به کار می‌کند . می‌توان با تغییر register number تعیین کرد مراحل بوت به چه طریقی باشد.

ROM Monitor: IOS کوچکی است که در مواقع ضروری، به طور مثال در زمان فراموشی رمز عبور دستگاه، امکان انجام کارهای مدیریتی را محدود می‌کند.

برای مشاهده میزان RAM – Flash – NVRAM روتر سیسکو میتوان از دستورالعمل زیر استفاده کرد:

router> show version

تفاوت سوئیچ های سیسکو

تفاوت انواع سوئیچ سیسکو در تکنولوژی‌هایی است که هر کدام پشتیبانی می‌کنند. برای مثال:

  • پشتیبانی یا عدم پشتیبانی از PoE و +PoE
  • ماژولار یا Stackable بودن
  • LANLite یا LANBase بودن
  • Fast Ethernet یا Gigabit Ethernet بودن
  • دسکتاپی یا رک مونت بودن
  • مدیریتی یا غیرمدیریتی یا اسمارت بودن
  • سرعت و تعداد پورت‌ها
  • پشتیبانی از فیبر نوری
5/5 - (1 امتیاز)
ممکن است شما دوست داشته باشید
ارسال یک پاسخ

آدرس ایمیل شما منتشر نخواهد شد.
