نصب و راه اندازی روتر میکروتیک بر روی ESXI

تا به حال برای شما پیش آمده که بخواهید تمامی بستر شبکه خود را به صورت مجازی پیاده سازی کنید؟

برای این کار قطعا در شبکه خود به یک یا چندین روتر هم نیاز خواهید داشت. حال سوالی که ذهن ما را به خود مشغول می کند این است که چگونه این روتر ها را بر روی بستر مجازی ساز خود پیاده سازی کنیم؟ با ما همراه باشید تا روش نصب و راه اندازی روتر میکروتیک بر روی ESXI را به شما عزیزان آموزش دهیم.



برای نصب و راه اندازی روتر میکروتیک بر روی ESXI در ابتدا باید تنظیمات مربوط به بستر مجازی ساز را به درستی انجام دهیم. سپس می‌توانیم با ساخت یک ماشین مجازی مختص به روتر، کار خود را آغاز کنیم. لازم به ذکر است که ما از Router OS های مربوط به شرکت میکروتیک استفاده می‌کنیم.



برای آموزش نحوه ساخت یک ماشین مجازی (VM) بر روی ESXI 6.7 به این لینک مراجعه کنید.



برای شروع بهتر است به روترهای نرم افزاری میکروتیک به طور اجمالی نگاهی کنیم.



MikroTik RouterOS

MikroTik RouterOS یک سیستم عامل مستقل مبتنی بر لینوکس است که سخت افزار MikroTik RouterBOARD را تامین می کند. همچنین می توان آن را بر روی رایانه شخصی نصب کنیم و آن را به یک روتر با تمام ویژگی های لازم تبدیل کنیم.از جمله این ویژگی ها می‌توانیم به  مسیریابی، فایروال، مدیریت پهنای باند، نقطه دسترسی بی سیم، لینک backhaul، دروازه هات اسپات، سرور VPN و غیره اشاره کنیم.



نصب و راه اندازی روتر میکروتیک بر روی ESXI

اولین قدم در راستای نصب و راه اندازی روتر میکروتیک بر روی ESXI ، دانلود فایل ISO مربوط به Mikrotik Router OS است. می‌توانیم فایل مربوطه را از سایت رسمی خود میکروتیک دانلود کنیم. پس از دانلود مطابق روش زیر به نصب و راه اندازی آن می‌پردازیم.

پس از این که رابط کاربری مربوط به ESXI را باز کردیم؛ به سراغ سربرگ STORAGE می‌رویم و  datastore مدنظرمان را برمی‌گزینیم. حال باید فایل ISO مربوط به Router OS را در آنجا آپلود کنیم.

علاوه بر آن می‌توانیم فایل OVF یا OVA مربوط به سیستم عامل روتر را نیز دانلود کنیم.

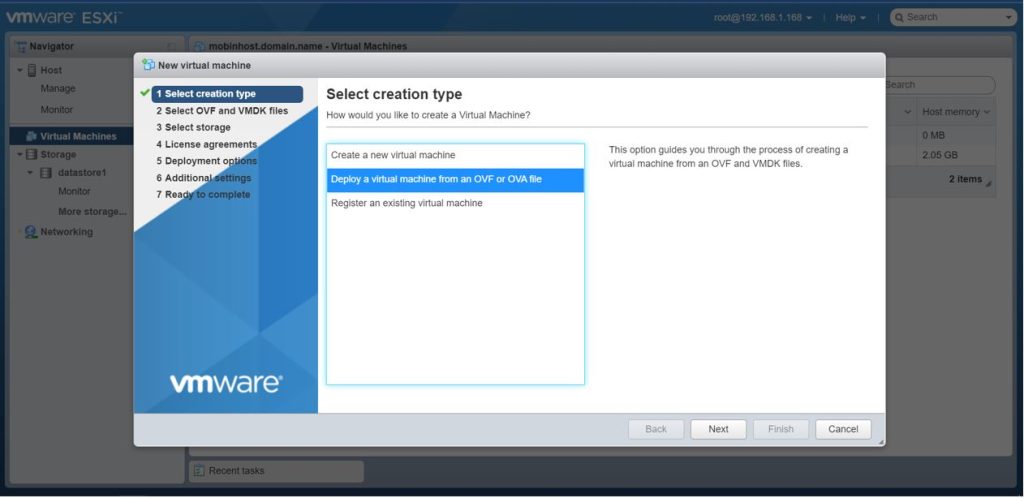

برای شروع نصب و راه اندازی به سراغ بخش virtual machine می‌رویم و گزینه‌‌‌ی create/register a VM  انتخاب می‌کنیم. در این قسمت گزینه‌ی دوم یعنی Deploy a virtual machine from a OVF or OVA file برمی‌گزینیم.

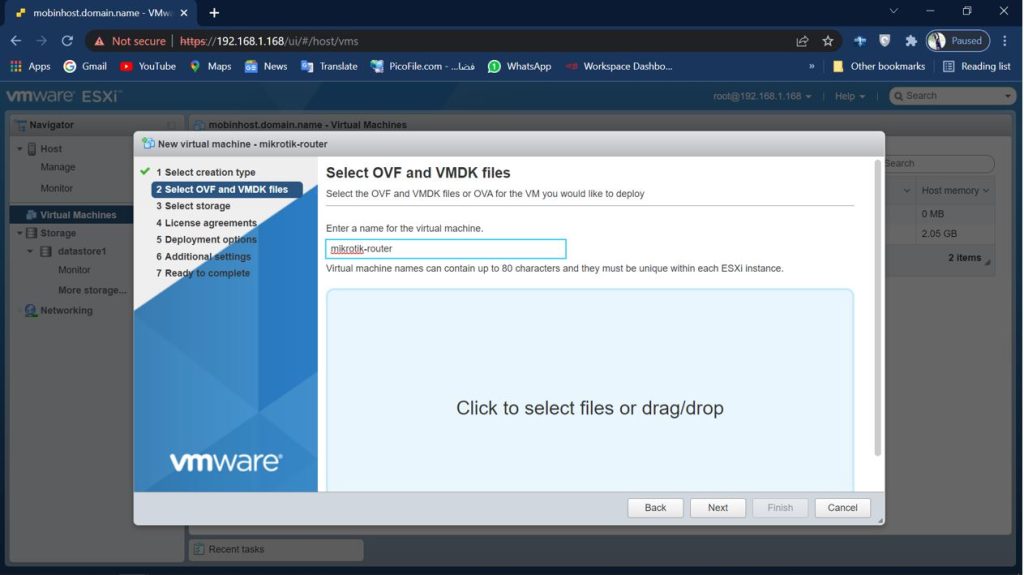

در اینجا برای ماشین مجازی روتر میکروتیک یک نام اختصاص می‌دهیم. سپس در کادری آبی رنگ و بر روی گزینه ی Click to select files or grag/drop می‌زنیم تا  فایل OVA  یا OVF مربوط به Router OS را انتخاب کنیم.







پس از مدت زمان کوتاهی فایل OVF بارگذاری می‌شود.



در مرحله بعدی باید مکان ذخیره این ماشین مجازی را مشخص کنیم. اگر چندین DATASTORE داشتیم، به دلخواه یکی را انتخاب می‌کردیم اما در اینجا ما فقط یک DATASTORE ساخته ایم پس همان را به عنوان محل ذخیره لحاظ می‌کنیم.

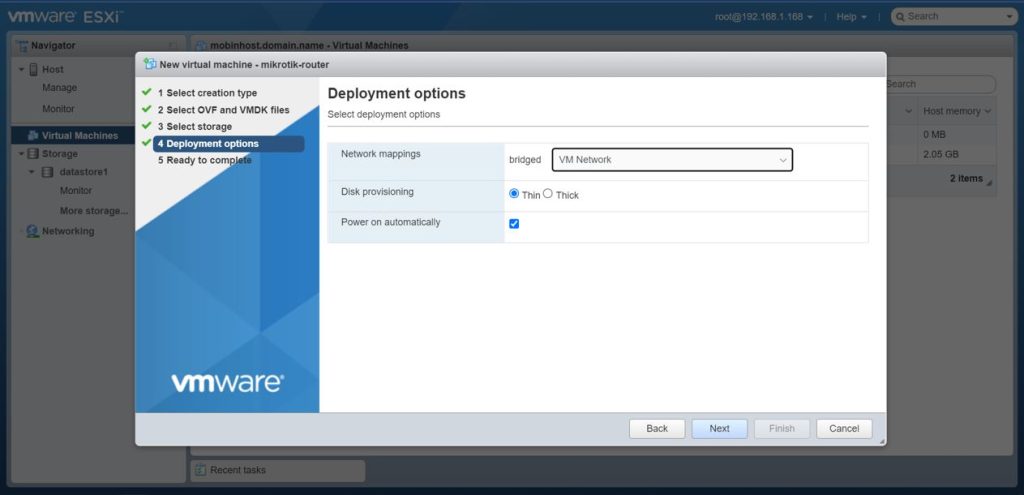

در نهایت نوع کارت شبکه، هارد دیسک تخصیص یافته و روشن و خاموش شدن این ماشین مجازی به صورت خودکار را تعیین می‌کنیم.



پس از اعمال تنظیمات، خلاصه ای از آن را باهم تحت عنوان یک جدول مجزا می‌بینیم.



ماشین مجازی مربوط به روتر میکروتیک هم اکنون آماده شروع به کار است و می‌توانیم به سراغ پیکربندی خود سیستم عامل برویم.



پیکربندی و شروع به کار با Router OS

گزینه ی POWER ON را می‌زنیم تا ماشین مجازی روشن شود. سپس در بدو ورود به کنسول روتر نام کاربری و رمزعبور را باید وارد کنیم.

نام کاربری admin است ولی رمز عبوری برای آن تنظیم نکرده ایم که در ادامه می‌توانیم یک کلمه عبور برای روتر خود مشخص کنیم.



پس از وارد کردن نام کاربری و رمز عبور ،کنسول مدیریتی روتر همانند تصویر زیر برای ما نشان داده خواهد شد.



این سیستم عامل در حال حاضر فاقد پیکربندی است؛ لذا خودمان تنظیمات دلخواه را اعمال می‌کنیم.

برای شروع پیکربندی، یک آدرس IP استاتیک برای روتر تعیین می‌کنیم.

برای این کار کافیست به ترتیب دستورات زیر را وارد کنیم.



ip address<

این دستور بیانگر اعمال تغییرات پیرامون آدرس IP ها است.

print<

این دستور تمامی آدرس IP هایی را که چه به صورت پیش فرض و چه دستی برای این روتر تنظیم کرده‌ایم برای ما به نمایش می‌گذارد.

برای این که یک آدرس IP جدید برای یکی از کارت شبکه‌های روتر خود تنظیم کنیم، می‌توانیم از دستور زیر استفاده کنیم.

add address =192.168.1.11/24  interface=ether1<



باید دقت کنیم که حتما Subnet mask و interface مربوطه را به درستی وارد کنیم. در روش command-line برای تنظیمات میکروتیک، subnetmask به صورت با یک / و سپس عدد مربوط به آن مشخص می‌شود مانند : /24

همانطور که میبینم پس از وارد کردن آدرس IP دلخواه برای کارت شبکه ی روتر، تنظیمات مربوط به آن به درستی اعمال شده است.

البته باید به این نکته توجه کنیم که می‌توانیم آدرس IP و رنج شبکه قبلی مربوط به آن کارت شبکه را با دستورات دیگری تغییر دهیم.

در حال حاضر رنج شبکه‌ی ما 192.168.1.0 است که آدرس 192.168.1.11 در این رنج متعلق به روتر است که بر روی کارت شبکه ی ether1 آن تنظیم کردیم.





روش های افزودن پیکربندی های حرفه‌ای تر بر روی سیستم عامل روتر

1. استفاده از روش command-line و به عبارتی کنسول خود میکروتیک

2. استفاده از برنامه Winbox که دارای رابط گرافیکی است.



در روش اول همانند کاری که برای تنظیم آدرس IP انجام دادیم برای دیگر پیکربندی ها نیز عمل می‌کنیم. اما نکته این روش این است که خیلی کاربر پسند نیس و عده کمی تمایل دارند تا از این روش تنظیمات خود را بر روی روترها پیکربندی کنند زیرا کمی کار ما را دشوارتر می‌سازد.



روش دوم، محبوب تر است زیرا به سبب وجود رابط گرافیکی بسیاری از دشواری های روش command-line وجود ندارد و تکنسین های شبکه هنگام پیکربندی روترها آسودگی خاطر بیشتری دارند.



پس از نصب و راه اندازی میکروتیک بر روی ESXI حال نوبت به پیکربندی های حرفه ای تر می‌رسد.



• راه اندازی روتر با استفاده از Winbox

نرم افزار محبوب Winbox را بر روی سیستم عامل خود نصب و اجرا می‌کنیم.

سپس در بخش مربوط به connect to ، آدرس IP  روتر را وارد می‌کنیم. همچنین در بخش log in نام کاربری و در بخش password گذرواژه را نوشته و connect را می‌زنیم تا اتصال با کنسول روتر برقرار شود.



با باز شدن کنسول گرافیکی Winbox؛ کار نصب و راه اندازی میکروتیک بر روی ESXI به اتمام می‌رسد.

هم اکنون به روتر متصل شدیم و می‌توانیم هر آنچه را که بنابه کاربرد شبکه‌ی خود نیاز داریم بر روی آن اعمال کنیم.



امیدواریم که از این مطلب بهره کافی ببرید.

از شما خواشمندیم نظرات، انتقادات و پرسش های خود را با ما به اشتراک بگذارید.
